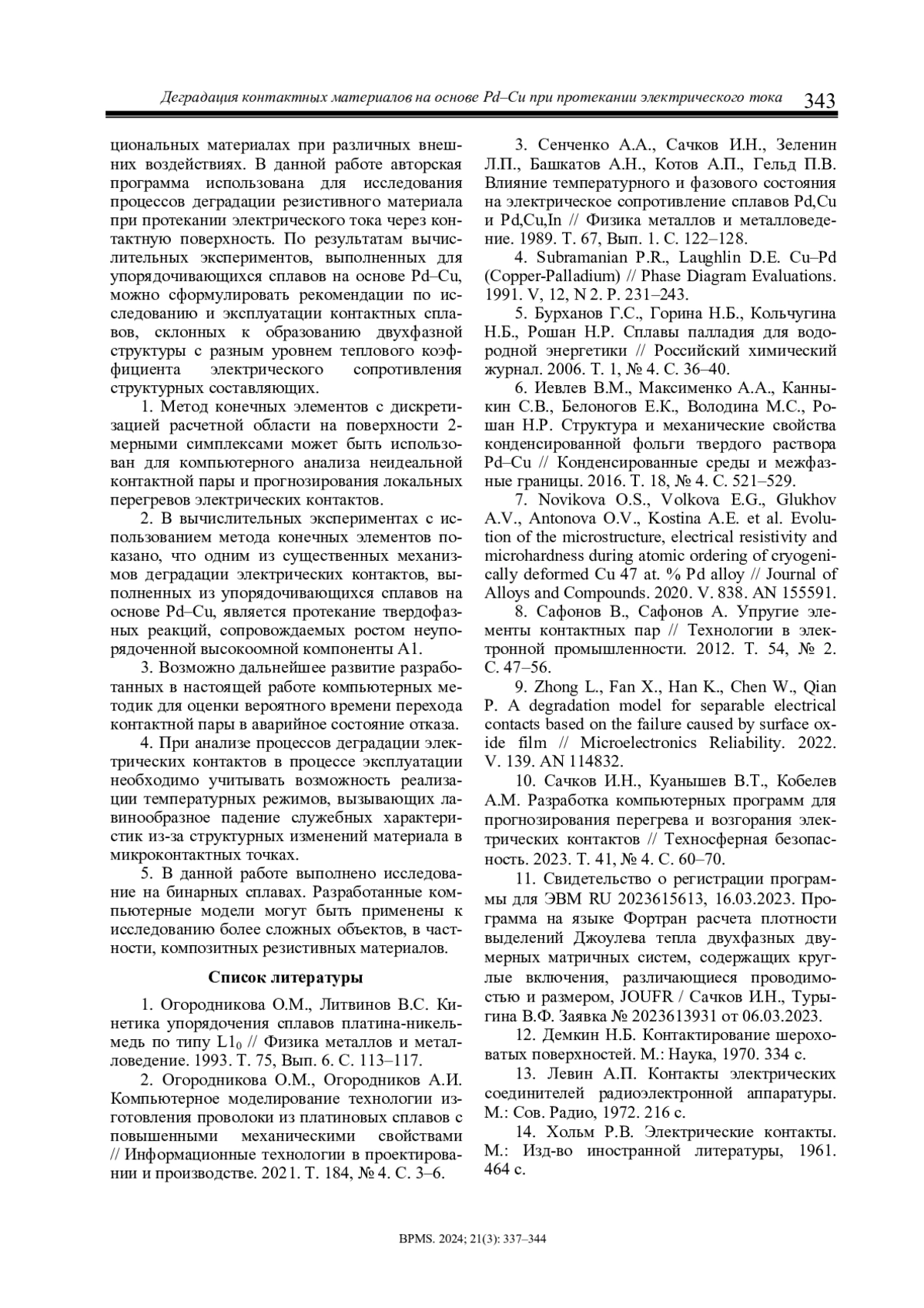

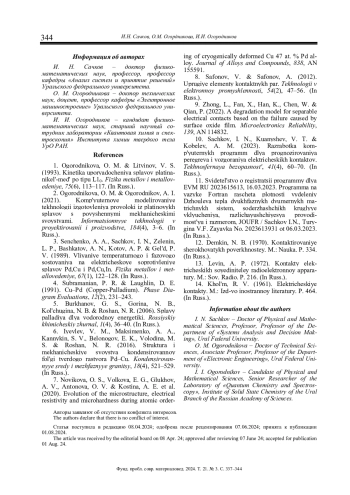

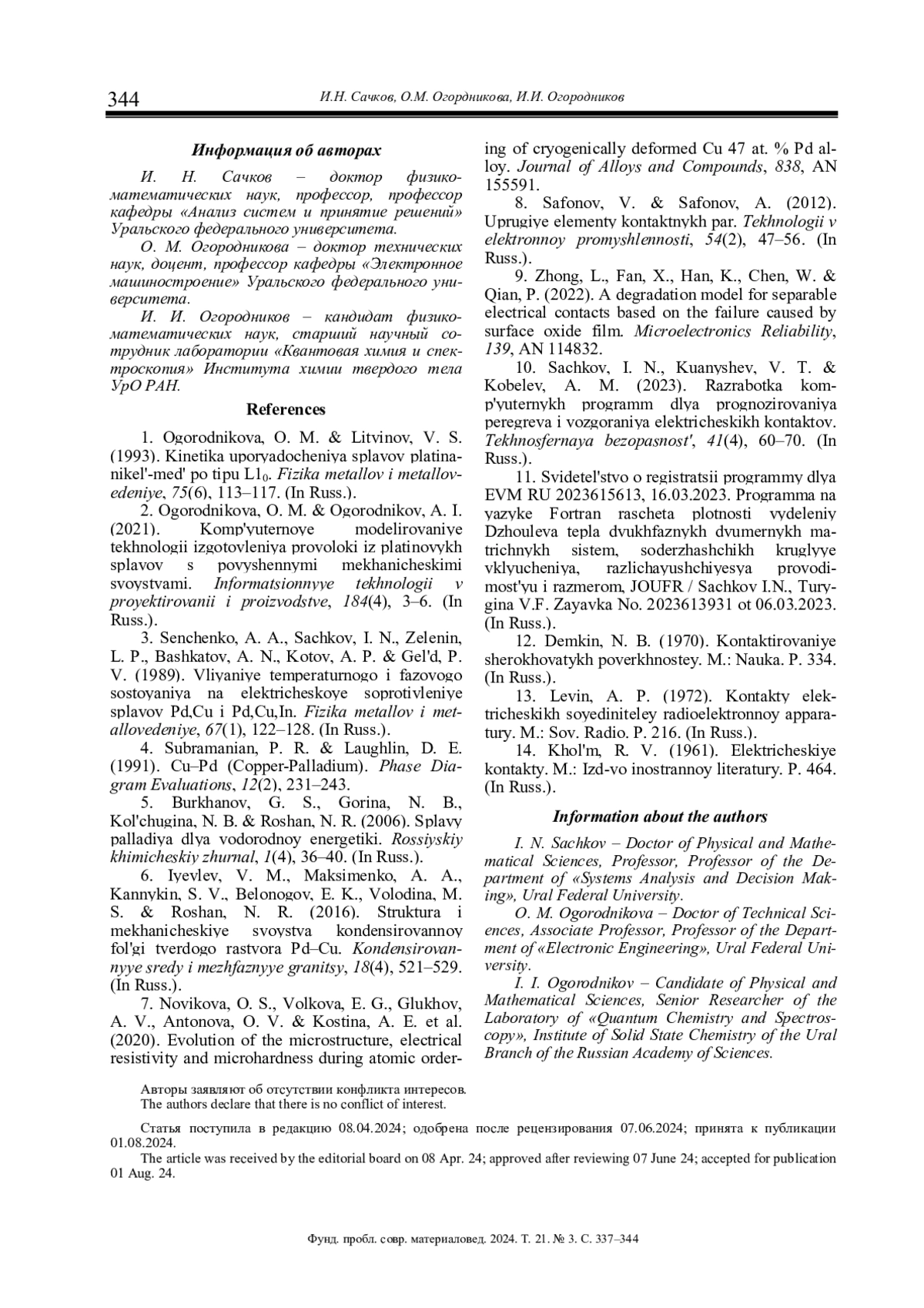

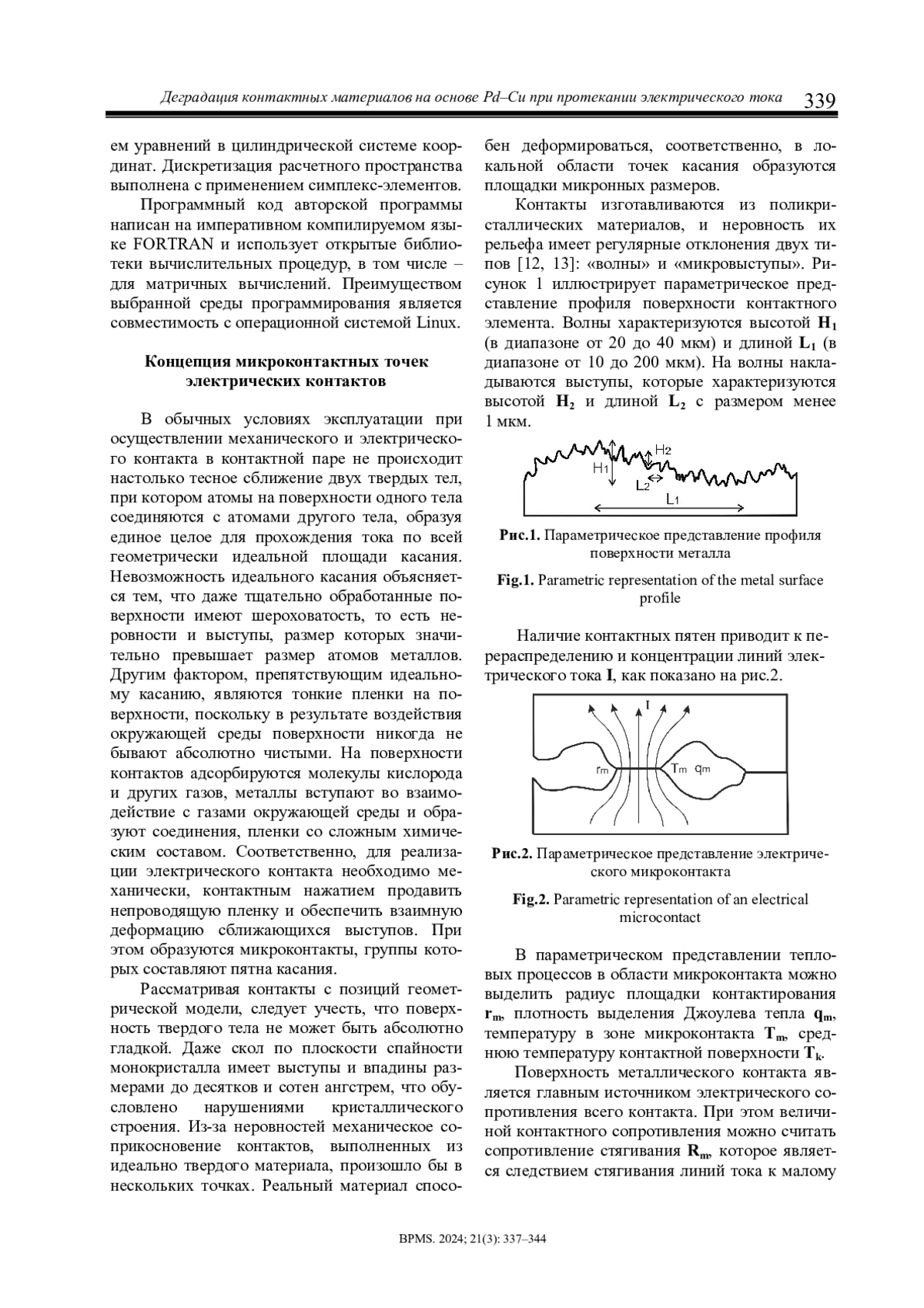

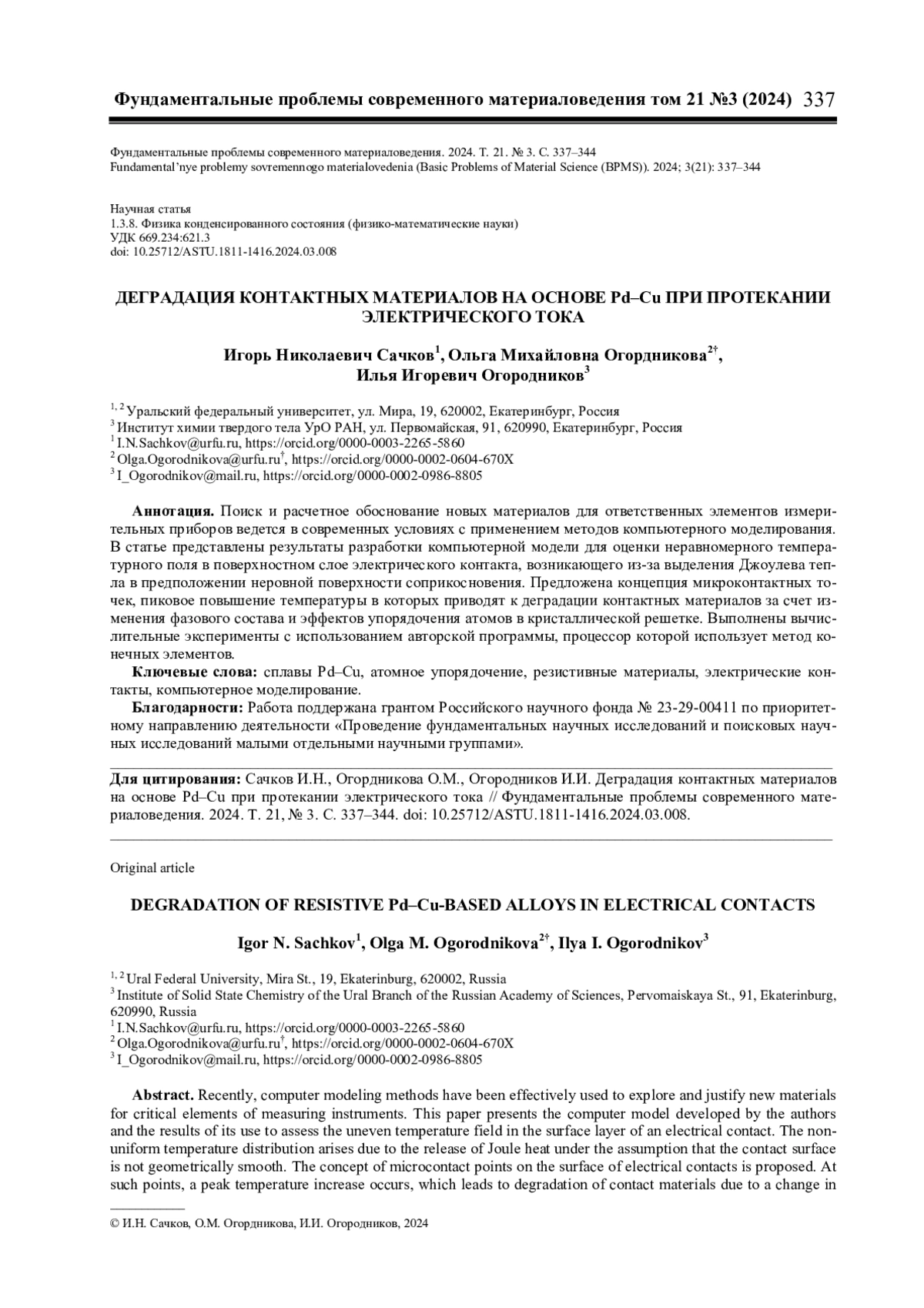

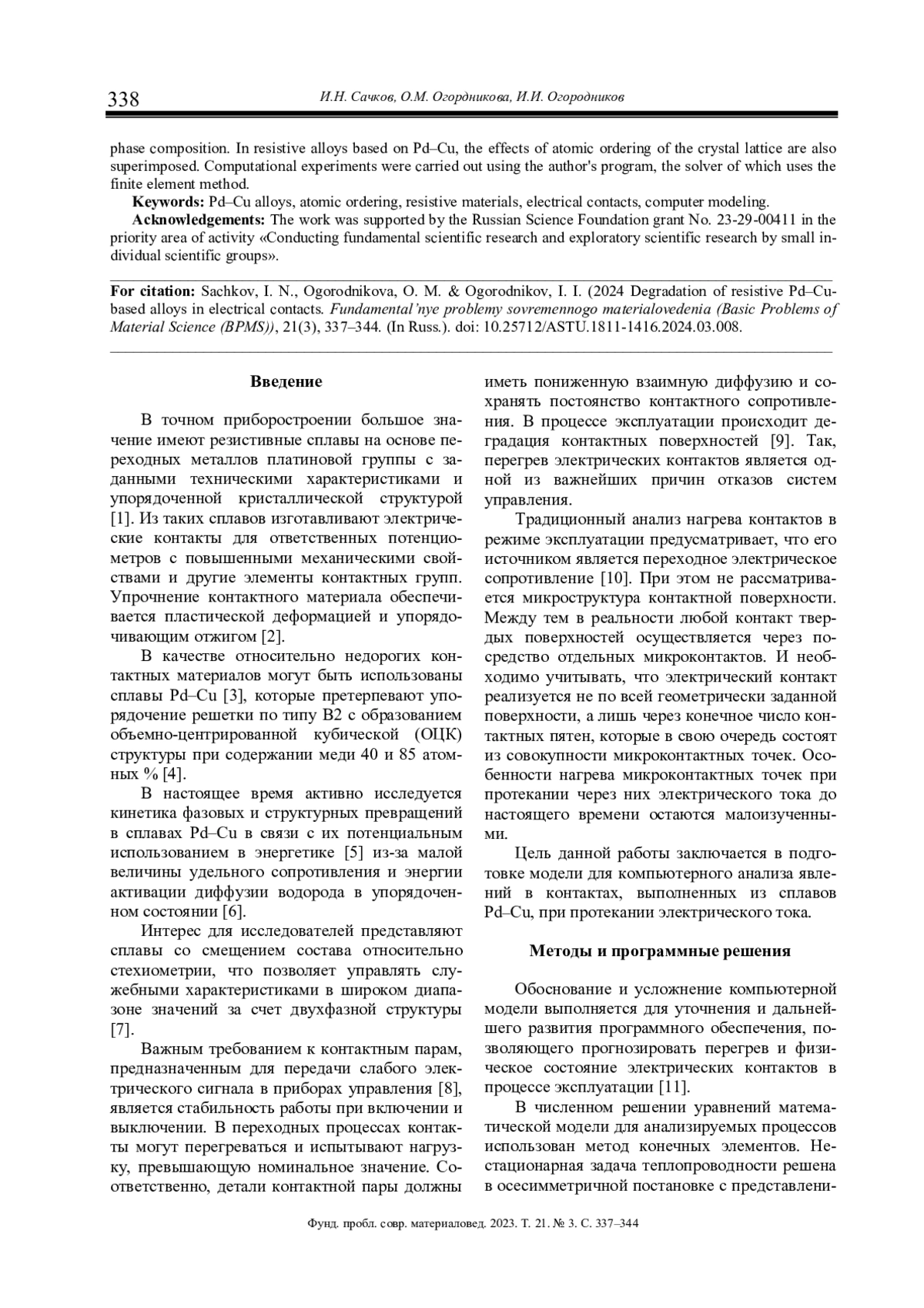

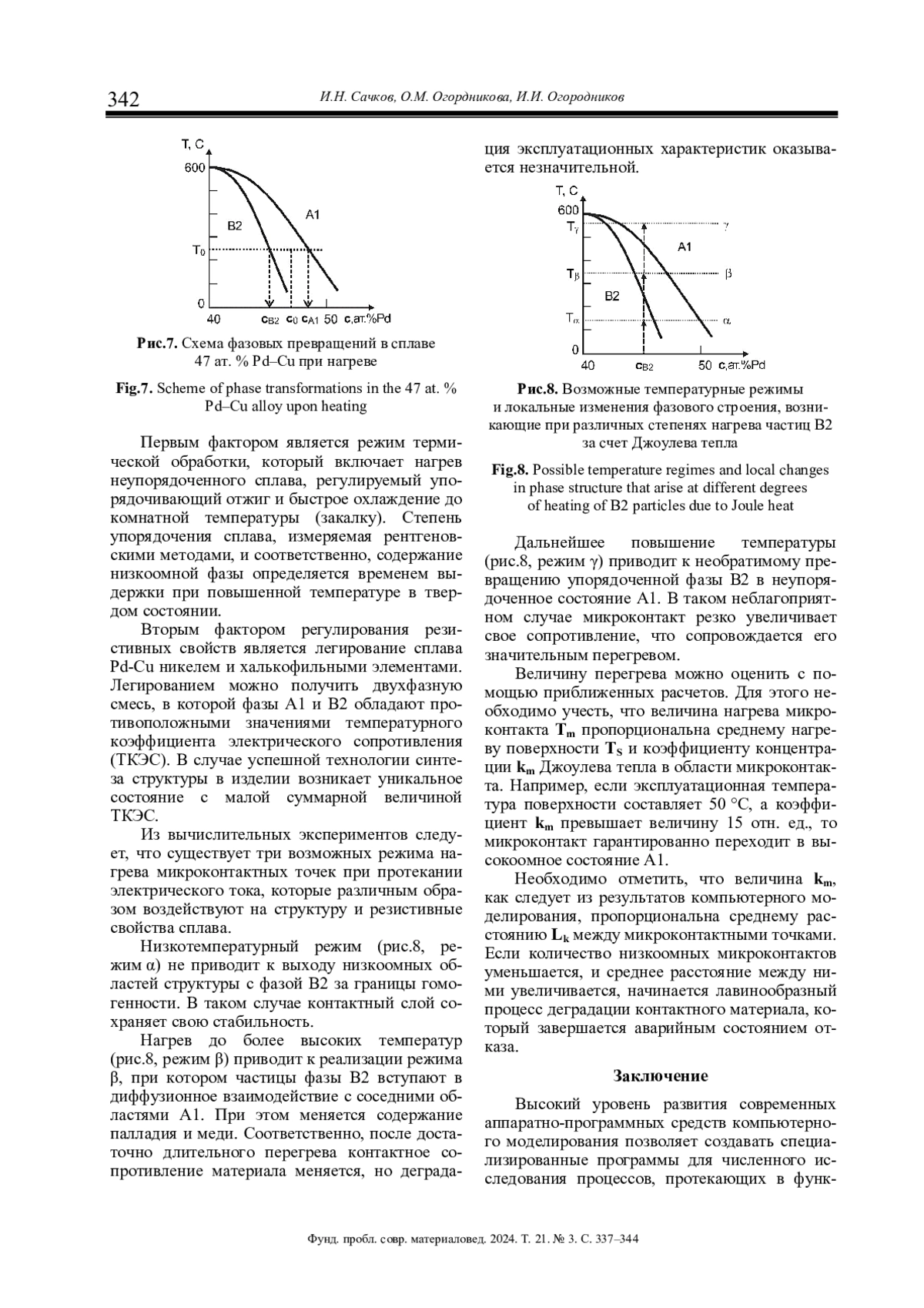

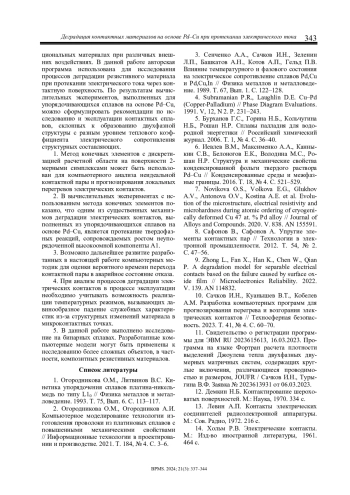

Статья: ДЕГРАДАЦИЯ КОНТАКТНЫХ МАТЕРИАЛОВ НА ОСНОВЕ PD-CU ПРИ ПРОТЕКАНИИ ЭЛЕКТРИЧЕСКОГО ТОКА (2024)

Экспериментально изучено влияние толщины буферного слоя ксилола на форму конической поверхности на конце оптического одномодового волокна при формировании аксиконов методом химического травления в растворе плавиковой кислоты. Получены и проанализированы фотографии линзованных торцов волокна с различным знаком кривизны поверхности. Указанные кварцевые линзованные волокна предназначены для ввода оптического излучения в разные элементы фотонных интегральных схем. Определена зависимость формы конуса от толщины буферного слоя при заданных параметрах технологического процесса. Обнаружено, что при травлении оптических волокон образуется утоньшение оболочки в воздушной среде за счет образования капель раствора плавиковой кислоты из паров выше уровня границы раздела ксилол-воздух. Для уменьшения влияния данного эффекта требуется увеличение толщины буферного слоя, который должен предотвращать диффузию молекул плавиковой кислоты в воздушное пространство реактора. С другой стороны, уменьшение буферного слоя может использоваться для формирования перетяжек с регулируемой толщиной вытравленной области на участках волокна при удалении от линзованного торца. Подобные перетяжки могут применяться для конструирования оптических датчиков, в основе работы которых лежит контакт сердцевины волокна с исследуемой средой.

Приведены результаты экспериментального исследования твердофазной свариваемости титанового сплава ВТ6 при температуре 900 °С в условиях сверхпластичности. В проведенных экспериментах по сварке изучены условия достижения качественного твердофазного соединения в различных структурных состояниях. При соединении образцов с микрокристаллическими и крупнокристаллическими структурами на качество сварных соединений оказывает влияние текстура материала. Известно, что анизотропия напряжений течения, обусловленная наличием металлографической текстуры, является отрицательным фактором при изготовлении и эксплуатации изделий. Металлографические исследования показали, что протяженность пор относительно межфазных границ в зоне соединения с увеличением угла наклона кристаллитов относительно направления деформации уменьшается. Если кристаллиты ориентированы перпендикулярно действующей нагрузке, формоизменение при образовании физического контакта осуществляется главным образом, за счет внутризереного скольжения. Для обеспечения активизации контактирующих поверхностей кристаллы следует ориентировать с учетом действующих систем скольжения. С повышением угла разворота α-пластин относительно направления деформации в одинаковых условиях сверхпластической деформации повышается качество сварного соединения путем заполнения и деления пластичной β-фазой.

В работе представлены результаты анализа изменений микроструктуры твердофазных соединений (ТФС) из высоколегированных никелевых сплавов ЭК61(Ni3Nb) и ЭП975 {(Ni3(Al, Ti)} с различным типом упрочняющей фазы после сварки давлением и термической обработки. Также изучены особенности строения поверхности разрушения в сварных образцах после механических испытаний на растяжение при комнатной температуре и 650 °С. Сварку давлением цилиндрических образцов в сочетании сплавов ЭК61//ЭП975 проводили в вакууме в интервале температур (850÷925) °С, который соответствует интервалу проявления сверхпластичности сплава ЭК61 с ультрамелкозернистой структурой. Последующая термическая обработка (ТО) сварных образцов включала закалку и старение, которые применяются для сплава ЭК61. Показано, что в сварных образцах, полученных при Т=850 °С, малоугловые границы обнаруживаются как в сплаве ЭК61, так и в сплаве ЭП975. С ростом температуры сварки доля малоугловых границ в сплаве ЭК61 снижается, а в сварных образцах, полученных при Т=925 °С, они практически не наблюдаются. Термическая обработка приводит к появлению двойников отжига и росту зерен в сплаве ЭК61. Фрактографический анализ поверхности разрушения сварных образцов показал, что характер разрушения в значительной степени обусловлен строением зоны ТФС сплавов ЭК61//ЭП975. Несмотря на то, что разрушение во всех случаях произошло по зоне твердофазного соединения, вид поверхности излома свидетельствует о преимущественном вязком характере разрушения.

В кристаллической структуре высокоэнтропийных многокомпонентных сплавов в качестве составляющих компонентов наблюдаются наночастицы интерметаллидов и упорядочивающихся сплавов. Среди возможных интерметаллических фаз на основе ОЦК решетки можно выделить четыре типа сверхструктур - В2 (состав АВ), В32 (состав АВ), D03 (состав А3В) и С11b (состав А2В, тетрагональная упаковка). В настоящей работе предлагается простой метод упаковки зародышей интерметаллической фазы сверхструктуры D03, формирующихся в первых 21 координационных сферах. Методика позволяет конструировать идеальную кристаллогеометрию зародышей сверхструктуры в последовательности координационных сфер. Очевидно, что в реальности, особенно при очень малых размерах, идеальная упаковка оказывается нестабильной, и при переходе к равновесию будут возникать упаковки с некристаллическими осями симметрии пятого и седьмого порядка. Однако предлагаемая процедура позволяет построить идеальную кристаллогеометрию зародышей сверхструктуры. Реальная конфигурация наночастиц может быть достигнута подключением последующей процедуры релаксации материала с использованием методов молекулярной динамики. В работе используется представление о семи правильных многогранниках: куб, кубооктаэдр, усеченный куб, усеченный кубооктаэдр, ромбокубооктаэдр, октаэдр, усеченный октаэдр.

В работе были получены объемные композитные биоразлагаемые материалы из нанопорошка системы Fe-Cu и гидроксиапатита (ГА). Образцы производились методом аддитивного формирования на основе экструзии материалов. Варьирование порошковой и полимерных частей в фидстоке привело к изменению структурных и механических свойств полученных композитов. Повышение полимерной составляющей в исходном фидстоке от 50 до 60 масс. % способствует уменьшению пористости полученных композитов от 20,6 до 8,9 %. При этом образцы 45Fe-Cu-ГA характеризовались наиболее высокими механическими свойствами в испытании на растяжение: предел текучести σ0,2=110 МПа и предел прочности σв=150 МПа. При этом модуль Юнга у всех образцов сплава близок к значению модуля кортикальной костной ткани (≈ 15 ГПа). Исследование микротвердости показало превышение значений данного параметра чистого железа более чем в 2 раза. Коррозионные испытания продемонстрировали, что добавление минимального количества полимерной части (50Fe-Cu-ГA) показало самую высокую скорость коррозии, что делает его более привлекательным для его применения при изготовлении биоразлагаемого имплантата.

Методами просвечивающей дифракционной электронной микроскопии на тонких фольгах проведены исследования влияния металла наплавки, выполненной сварочной проволокой типа 35Х5ГФНВМ, на структуру подложки из стали 20. Выполнен количественный анализ изменения тонкой структуры материалов подложки и наплавки на различном расстоянии (0,5 и 3,0 мм) от линии сплавления. Определены морфологические составляющие структуры, их объемная доля и фазовый состав. Установлено, что в исходном состоянии сталь 20 представлена пластинчатым перлитом и ферритом. Наплавка сварочной проволокой привела к существенному разрушению пластинчатого перлита, полной фрагментации феррита, выделению мелких частиц цементита на границах и в стыках фрагментов феррита, созданию упруго-напряженного состояния матрицы стали и упрочнению подложки в 1,5 раза.

Диссоциативные свойства кверцетина интенсивно исследуются как экспериментальными, так и модельными методами. Интерес обусловлен различными причинами. С одной стороны, исходный флавоноид слабо растворим в воде (на уровне 10-3 М). Перевод его в растворимую форму подразумевает взаимодействие с контрагентом, либо в среде растворителя, либо с выделением воды как продукта реакции. С другой стороны, актуальным остается вопрос максимального числа реагирующих групп: структурная формула кверцетина демонстрирует пять гидроксильных групп, способных вступать в реакции. Проведены квантово-химическое моделирование констант диссоциации кверцетина по пяти имеющимся в структуре гидроксильным группам и сравнение полученных констант с некоторыми обнаруженными экспериментально. Предложены маршруты диссоциации по возможным положениям (сайтам) гидроксильных групп в структурной формуле молекулы кверцетина. Квантово-химическое моделирование термодинамических параметров проводилось в программном пакете Гауссиан-09 (B3LYP/6-31+G**, влияние среды растворителя - модель PCM, SMD). Полученные результаты показывают, что более вероятными к диссоциации на начальном этапе (первая ступень) являются гидроксильные группы в положениях 5 и 7 структурной формулы кверцетина, что согласуется с литературными данными. Вторичная диссоциация гидроксигрупп вероятна из положений 5,7 и 4’ структурной формулы.

В статье проанализирована эффективность использования различных моделей машинного обучения для предсказания спектральных свойств экзогенных флуорофоров, ключевых в диагностике онкозаболеваний. Исследуется применение алгоритмов ИИ для быстрого и экономически эффективного поиска новых флуорофоров, способствующих раннему выявлению рака. В статье оценивается эффективность различных моделей машинного обучения в предсказании свойств экзогенных флуорофоров, используемых в диагностике онкологических заболеваний. В работе исследуется применение алгоритмов искусственного интеллекта для быстрого поиска новых флуорофоров, способствующих раннему обнаружению рака. Особое внимание уделено оптической биопсии как неинвазивному методу исследования тканей для ранней диагностики патологий. В статье обобщаются данные из базы данных PubChem и GeoMcNamara и анализируются молекулярные свойства флуорофоров и их спектральные характеристики. Используя модели машинного обучения, такие как линейная регрессия, метод опорных векторов, случайный лес и XGBoost, получены результаты предсказания длины волны излучения для образцов флуорофоров. Результаты обучения и тестирования моделей свидетельствуют о высокой точности работы XGBoost и Random Forest. Исследование подчеркивает важность разработки эффективных флуорофоров для ранней диагностики рака и представляет модели машинного обучения в качестве инструментов для обработки и анализа данных в этой области, что позволяет акцентировать внимание на перспективности и применимости прогрессивных методов исследования в онкологии и медицинской химии.

Сформулирована одна из основных задач современного физического материаловедения по разработке и исследованию высокоэнтропийных сплавов последнего поколения. Приведен краткий обзор публикаций последних лет по перспективным направлениям создания и применения высокоэнтропийных сплавов. Выделен комплекс высоких эксплуатационных характеристик, предъявляемый к высокоэнтропийным сплавам для применения в современных наукоемких отраслях промышленности: износостойкость, прочность и ударная вязкость, химическая, радиационная и коррозионная стойкость, низкая плотность, сверхпластичность и сверхпроводимость, высокая и низкая теплопроводимость, сопротивление диффузии, низкий температурный коэффициент сопротивления, экологичность и т. п. Указаны области перспективных применений высокоэнтропийных сплавов в ядерных реакторах, аэрокосмических двигателях, газо и нефтепроводах, морских сооружениях, компьютерах и электронных устройствах. Отмечено, что многие высокоэнтропийные сплавы могут быть использованы в продукции двойного назначения. В качестве примеров рассмотрено предложение по созданию тонкопленочных высокорезистивных материалов с низким температурным коэффициентом сопротивления методом спиннингования. Получена лента из высокоэнтропийного сплава Кантора неэквиатомного состава и изучены ее свойства. Высказано и обосновано предположение о дальнейшем развитии высокоэнтропийных сплавов.

В работе представлены результаты исследований свойств покрытий, формируемых в дисперсных электролитах с наночастицами пентаоксида тантала. Полученные данные свидетельствуют о биоактивности и биосовместимости исследуемых покрытий. Наночастицы пентаоксида тантала действуют как центры зародышеобразования фосфатов кальция и существенно ускоряют образование гидроксиапатита и его предшественников на поверхности покрытия. Более высокая шероховатость поверхности образцов и наличие агломератов частиц пентаоксида тантала способствуют повышению скорости формирования слоя апатитов вокруг агломератов по сравнению с базовым ПЭО-покрытием. Подобные свойства делают данные покрытия перспективными для защиты биорезорбируемых имплантатов на основе магниевых сплавов. Согласно in vivo исследованиям на покрытиях содержащих наночастицы Ta2O5, морфология клеток, аналогична контрольным образцам, что свидетельствует о хорошей биосовместимости покрытий. Результаты как СЭМ, так и гистологического анализа демонстрируют высокую биосовместимость образцов с пентаоксидом тантала. Морфология таких покрытий облегчает адсорбцию белков плазмы крови, что способствует врастанию ткани по сравнению с чистым сплавом магния. Покрытия предотвращают непосредственный контакт магниевого сплава с коррозионной средой, существенно снижая интенсивность коррозионного разрушения, что предохраняет прилегающие ткани от повреждений и отслоений, вызванных скоплением газов и чрезмерным подщелачиванием окружающей имплантат среды, и обеспечивает положительный иммунный ответ. Исследования антибактериальных свойств покрытий с наночастицами Ta2O5 не выявили наличия зоны подавления роста бактерий в чашках Петри. Однако пентаоксид тантала мешает образоваться бактериальной пленке на поверхности имплантата, предотвращая бактериальную адгезию, значительно снижая риск развития имплантат-ассоциированных инфекций.

В последнее время ведутся интенсивные исследования по залечиванию усталостных трещин путём пропускания импульсов электрического тока высокой плотности. При этом возникает задача определения на сколько укоротилась трещина за счёт оплавления материала в вершине трещины, вызванного джоулевым разогревом. Сложность решения этой задачи состоит в том, что после частичного заваривания трещины непросто определить местоположение вершины трещины с использованием оптического микроскопа. Определение точного местоположения вершины трещины также затруднено для образцов с загрязненной или корродированной поверхностью. В данной работе предложен подход к оценке длины трещины в образцах на усталостное нагружение, основанный на решении задачи теории упругости в двумерной постановке. Методом конечных элементов решена задача определения раскрытия трещины при нагружении консольно закреплённых образцов изгибающей нагрузкой в упругой области. Рассчитаны максимальные напряжения Мизеса в образце при нагружении единичной изгибающей силой. Величину раскрытия трещины можно измерить с помощью оптического измерительного микроскопа и по результатам расчёта определить длину трещины. Для тестирования предложенного подхода проведены экспериментальные исследования на полосках из титанового сплава ВТ6 с зеркально полированной поверхностью, которая позволила измерить длину усталостной трещины с помощью оптического микроскопа. Было получено три образца с трещинами разной длины, для которых проведены испытания на изгиб с измерением величины раскрытия трещины с помощью оптического микроскопа. Кроме того, длина трещины определялась из конечно-элементного расчёта, связывающего длину трещины с величиной её раскрытия при заданной нагрузке. Экспериментальные результаты хорошо согласуются с результатами моделирования.

Методами компьютерного моделирования проведено исследование зернограничной самодиффузии по несимметричным границам зерен с осью разориентации [111]. Угол разориентации несимметричных границ соответствует углу разориентации специальной границы зерен S13(134). Расчет проводился с использованием парного потенциала Морзе и многочастичного потенциала Клери-Розато. Показано, что структуру нессиметричных границ можно описать в модели структурных единиц - все границы содержат структурные элементы характерные для границы S13(134). Проведен расчет коэффициентов зернограничной диффузии и построены аррениусовские зависимости, по которым определены энергии активации диффузии. Зависимости имеют от двух до трех линейных участков. Обнаружено, что при высоких температурах зеренограничная область аморфизируется раньше прилегающих зерен. Это позволяет утверждать, что границы плавятся при более низких температурах, которые составили от 0,91 до 0,97 температуры плавления.

Методами, просвечивающие электронный микроскопии выполнен анализ субструктуры цемента в головке длинномерных рельсов специального назначения категории ДТ400ИК из заэвтектоидной стали после длительной эксплуатации на экспериментально на кольце РЖД (пропущенный тоннаж 187 млн. тонн). Показано, что после эксплуатации пластины цементита искривляются и разделяются ферритными мостиками. В пластинах феррита и цементита формируется дислокационная субструктура: хаотически распределенного и сеченого типа в феррите и упорядоченная в цементе. Отмечена повышенная плотность дислокаций на межфазных границах феррит-цементит по сравнению с объемом ферритных пластин. Указаны два возможных механизма деформационного преобразования зерен пластинчатого перлита: разрушение пластин цементита и вытягивание углерода из решетки карбидной фазы. Указано, что вынос углерода из цементитных пластин происходит наиболее интенсивно вблизи дефектов феррите и цементите. Образованные наноразмерные частицы третичного цементита распределены в ферритных пластинах неравномерно, большая их часть наблюдается в местах расположения ферритных субзерен и межфазных границ. Это приводит к неоднородному дифракционному контрасту на темнопольных изображениях цементных пластин. Выявлена фрагментация пластин феррита и цементита и оценены азимутальные составляющие углов полной разориентации. По всем установленным закономерностям преобразования субструктуры цементита осуществлено сравнение с результатами для рельсов из доэвтектоидной стали.
