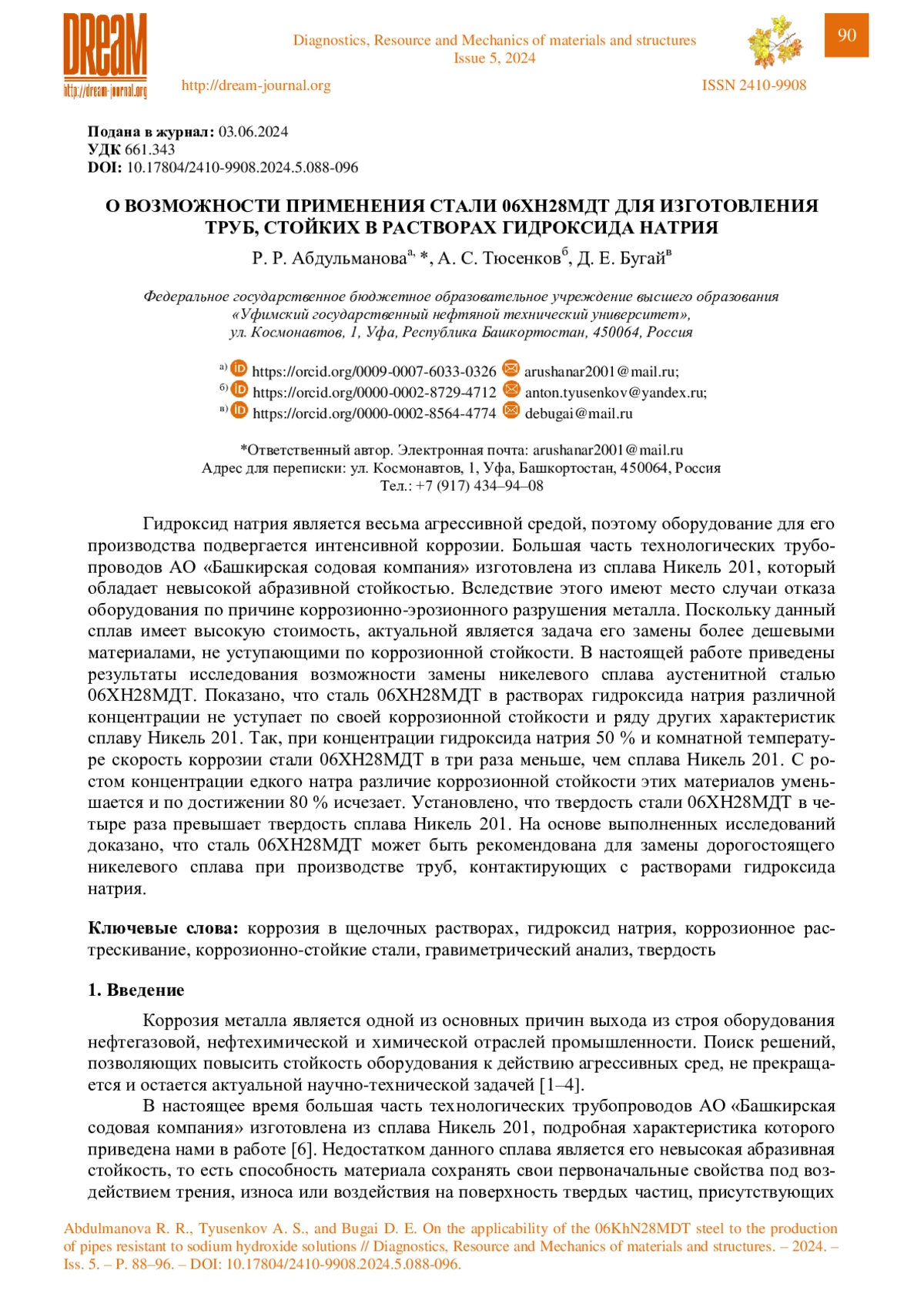

Статья: ВОЗМОЖНОСТИ ПРИМЕНЕНИЯ СТАЛИ 06ХН28МДТ ДЛЯ ИЗГОТОВЛЕНИЯ ТРУБ, СТОЙКИХ В РАСТВОРАХ ГИДРОКСИДА НАТРИЯ (2024)

25 июля 2024 года ушел из жизни член редакционного совета журнала Diagnostics, Resource and Mechanics of materials and structures Никита Федорович Морозов, выдающийся российский ученый, заслуженный деятель науки РФ, академик Российской академии наук, доктор физико-математических наук.

В статье представлены результаты экспериментальных исследований по использованию методик применения метода спекл-структур оптического излучения для задач определения остаточного ресурса, дефектоскопического контроля и оценки технического состояния элементов из авиационного органического стекла марки АО-120 для остекления кабин самолетов.

С использованием трансформаторного вихретокового преобразователя с прямоугольными вырезами в полюсах его П-образного сердечника исследовано влияние изменения удельного электросопротивления меди марки М1 в пределах от 0,01724 до 0,01748 мкОм∙м согласно ГОСТ 193-79 и ГОСТ 1173-2006 на погрешность определения пропаянности боковых стенок хомутов с выводными концами токоведущих стержней, которые применяются для соединения обмоток статоров в современных конструкциях гидро- и турбогенераторов. Исследования проведены на образцах, изготовленных в разное время и полученных с раз-личных предприятий энергомашиностроения. Установлено, что при изменении относительной разности удельного электросопротивления в пределах 1,36 % погрешность определения уровня пропаянности боковых стенок хомутов не превышает 15,5 %, что необходимо учитывать при проведении вихретокового контроля.

В терминах обменно-стрикционной модели получена и подробно обсуждается формула для самопроизвольной объемной магнитострикции двухподрешеточного антиферромагнетика. Основной особенностью формулы является учет зависимости объемных деформаций от направления векторов намагниченности подрешеток. Расчет показал, что таким образом можно объяснить гигантскую вынужденную объемную магнитострикцию, наблюдавшуюся ранее в антиферромагнитном состоянии сплава Fe50Rh50. Также рассчитаны и удовлетвори-тельно согласуются с экспериментом температурные зависимости удельного объема и кри-тического магнитного поля этого сплава.

В работе рассмотрена проблема влияния остаточных сварочных напряжений на процесс распространения трещины в сварном соединении трубопровода. Проведено конечно-элементное моделирование роста несквозной полуэллиптической продольно расположенной трещины в поле остаточных сварочных напряжений. Для более полного понимания механики процесса проведено сопоставление результатов расчетов, полученных с учетом и без уче-та остаточных напряжений. Полученные результаты свидетельствуют о значительном влиянии уровня и распределения остаточных сварочных напряжений на развитие трещин. В частности, показано, что сложное напряженно-деформированное состояние, вызванное остаточными напряжениями, оказывает существенное воздействие на формоизменение и дальнейший рост трещин, расположенных на внутренней поверхности стенки трубопровода. Кроме того, установлено, что характер роста трещин, обусловленный остаточными сварочными напряжениями, представляет значительные сложности для их выявления с использованием традиционных приборных методов контроля. Сложное распределение напряжений может приводить к искажению данных и, следовательно, к трудностям в правильной интерпретации формы и размеров трещин. Это, в свою очередь, может значительно усложнить планирование и проведение ремонтных работ, что указывает на необходимость разработки и применения более точных методик диагностики, учитывающих влияние остаточных напряжений. Результаты исследования подчеркивают важность учета остаточных сварочных напряжений при прогнозировании поведения трещин в трубопроводах и при планировании мероприятий по их обслуживанию и ремонту. Дальнейшие исследования в этом направлении могут способствовать созданию более надежных и эффективных методик оценки технического состояния сварных соединений, что имеет критическое значение для промышленной безопасности и экономической эффективности эксплуатационных процессов.

Обоснована актуальность исследований и эффективность применения методов порошковой металлургии при производстве сферических подшипников высоконагруженных шарнирных узлов. Выявлено, что на усилие и работу деформации, а также на кинетику формообразования наружной обоймы сферического шарнирного узла из спеченных коррозионностойких хромоникелевых сталей влияет химический состав порошков и смазочных материалов, защитная среда и способ спекания прессовок, микроструктура и механические свойства материала заготовки. Показано, что пластические свойства при испытании кольцевых образцов зависят от совершенства межчастичных контактов, наличия и распределения оксидов хрома, схем формования и пористости заготовок. Исследовано влияние способа получения нержавеющих хромо-никелевых порошков на плотность и механические свойства спеченных заготовок. Предложен метод определения деформированного состояния при радиальной деформации кольцевых об-разцов из указанных порошков сталей и оценки предельно допустимых значений интенсивности деформаций, ниже которых не образуются трещины при холодной штамповке пористых заготовок. Выявлено, что для расчета напряженного состояния и, соответственно, сопротивления деформации при холодной штамповке наружных обойм сферических шарниров из спеченных коррозионностойких сталей можно использовать известные определяющие уравнения, если интенсивность деформации не превышает предельных значений, полученных экспериментально. Обоснована целесообразность реализации предложенного метода и выбора технологических параметров процесса холодной штамповки деталей сферического шарнирного узла из хромоникелевых сталей аустенитного класса.

В работе рассмотрен вариант определения механических характеристик – модулей упругости и коэффициентов Пуассона – строительных кирпичей при испытаниях промышленных образцов на четырехточечный изгиб и измерении деформаций волоконно-оптическими датчиками. Приводится пример определения упругих постоянных одной из ма-рок кирпича при растяжении и сжатии с анализом максимальных погрешностей определения модулей упругости и коэффициентов Пуассона, которые могут иметь место в рассматриваемом методе.

Проведены механические испытания на сжатие кольцевых образцов плоскими бойками в радиальном направлении (овализация образцов), дополненные анализом напряженно-деформированного состояния, рассчитанного по специализированной компьютерной программе. Для верификации значений пластической деформации использовали метки, нанесенные лазером на боковую поверхность кольца. Установлено, что максимальная пластическая де-формация накапливается у внутренней и наружной стенок кольца, где действуют, соответственно, максимальные растягивающие и сжимающие напряжения. Расхождение экспериментальных и расчетных значений мер пластической деформации не превышает 10 %. Показано, что анализ напряженно-деформированного состояния кольцевого образца при овализации может быть полезен для оценки критических значений механических характеристик материала оболочки, облученной в реакторе на быстрых нейтронах до большой повреждающей дозы.

Численно решена задача сопряженного теплообмена охлаждающего элемента радиатора. В работе реализуется решение задачи о движении сплошных сред, описываемом системой уравнений Навье – Стокса и уравнением теплопередачи. Эти уравнения численно интегрируются методом контрольных объемов в открытой интегрируемой платформе для численного решения задач механики сплошных сред openFOAM. Было определенно оптимальное количество элементов расчетной сетки путем сеточной сходимости. Полученные результаты позволяют оценить прогрев жидкости по длине канала, а также перепад температур на стенках трубки и в окружающем ее воздухе. Проведен анализ полученных данных для различных скоростей рабочей жидкости внутри оребренной трубки, даны рекомендации к использованию.

Моделирование возможных предельных состояний и прогнозирование несущей способности с учетом рассеяния механических свойств является неотъемлемой частью обеспечения требований прочности и надежности конструкций. В данной работе на основе вероятностного подхода выполнен анализ влияния вариации характеристик силовой оболочки на несущую способность металлокомпозитного бака высокого давления, изготовленного по технологии непрерывной намотки композитной ленты на тонкий лейнер. В качестве пере-менных параметров приняты угол намотки, объемное содержание волокна и предел его прочности. Численное моделирование на основе модели, учитывающей процессы накопления повреждений и деградацию механических свойств материала, используется для прогнозирования механического поведения конструкции бака. По результатам вычислений получена функция распределения значений разрушающего давления, дающая представление о вли-янии вариативности процесса изготовления на несущую способность бака.

Механические метаматериалы по типу сот, например тетрахиральные, привлекают большое внимание благодаря своим уникальным свойствам. В настоящей работе изучен эффект отклонения образца из метаматериала при одноосном нагружении. В механическом по-ведении (отклонение от исходного положения) обнаружен интересный эффект, который за-висит от площади поперечного сечения тетрахиральной структуры и размера кольца. При сравнении большей и меньшей площадей обнаружено, что для малого размера кольца бόльшая площадь дает меньшее отклонение. При увеличении размера кольца бόльшая площадь дает большее отклонение в сравнении с меньшей площадью. Эффект скручивания связан с изменением линейных размеров образца, что позволило исследовать влияние изменения в структуре метаматериала на его эффективный коэффициент Пуассона. Несмотря на малые отличия при различных случаях варьирования параметров, зафиксировано отрицательное значение коэффициента Пуассона. Предложена аналитическая формула, адекватно описывающая каждый график зависимостей для коэффициента Пуассона.

Работа посвящена изучению переходных неравновесных режимов вихревого течения в плоском слое жидкого металла. Течение вызвано действием электромагнитных сил, возни-кающих при взаимодействии переменного магнитного поля и индуцированного им электрического тока. Для исследования выбран наиболее устойчивый вариант течения в виде двух крупномасштабных вихрей. В данном случае область, в которой генерируется переменное магнитное поле, расположена рядом с краем длинной стороны прямоугольного слоя жидкого металла. При включении индуктора течение развивается из состояния покоя до некоторого равновесного состояния, а при отключении индуктора, наоборот, затухает. Исследование выполнено на галлиевой эвтектике с помощью ультразвукового доплеровского анемометра. В данной работе варьируются два параметра, определяющие интенсивность силового воздействия: сила и частота электрического тока, который течет по обмоткам индуктора. Получена оценка времени развития и затухания течения в зависимости от варьируемых параметров процесса. Исследования вихревых течений могут быть полезны при проектировании МГД-насосов, а также для перемешивания жидких металлов.

Приведен ряд рекомендаций по оптимизации основных технологических и конструктивных параметров мембранно-каталитических устройств на базе анализа влияния этих факторов на производительность и эффективность получения высокочистого водорода из углеводородного сырья с помощью физически обоснованной и верифицированной математической модели.

Изучено влияние высокотемпературной закалки на абразивную износостойкость сталей систем «железо – углерод – хром» и «железо – углерод – марганец» с близким количеством легирующих элементов (1–1,2 % углерода и 18 % хрома или марганца, 100Х18 и 120Г18) в сравнении со сталью системы «железо – азот – хром» (0Х18А1.2) и на способность этих сталей к фрикционному упрочнению. Обнаружено повышение сопротивления абразивному изнашиванию за счет микро-TRIP-эффекта после высокотемпературной закалки. Показано, что износостойкость стали 100Х18 со структурой метастабильного аустенита и карбидами после закал-ки от 1200 °C (ε = 3,2) в три раза выше износостойкости стабильной аустенитной стали 120Г18 (ε = 1,1). Исследованные стали, закаленные от температур 1000–1200 °C, имеют абразивную износостойкость, превышающую износостойкость стали 110Г13Л на 20 %.

Публичному акционерному обществу «Каменск-Уральский металлургический завод» (ПАО «КУМЗ», Свердловская область) исполнилось 80 лет. Пятого мая 1944 года состоялся пуск первой очереди завода, именно эта дата считается днем рождения КУМЗ (тогда завода № 268). Исторически предприятие, его производственно-технологическая база и интеллекту-альные ресурсы были ориентированы на запросы высокотехнологичных отраслей: авиационно-космической, строительной, судостроительной, атомной энергетики, нефтегазовой про-мышленности, транспортного машиностроения.
