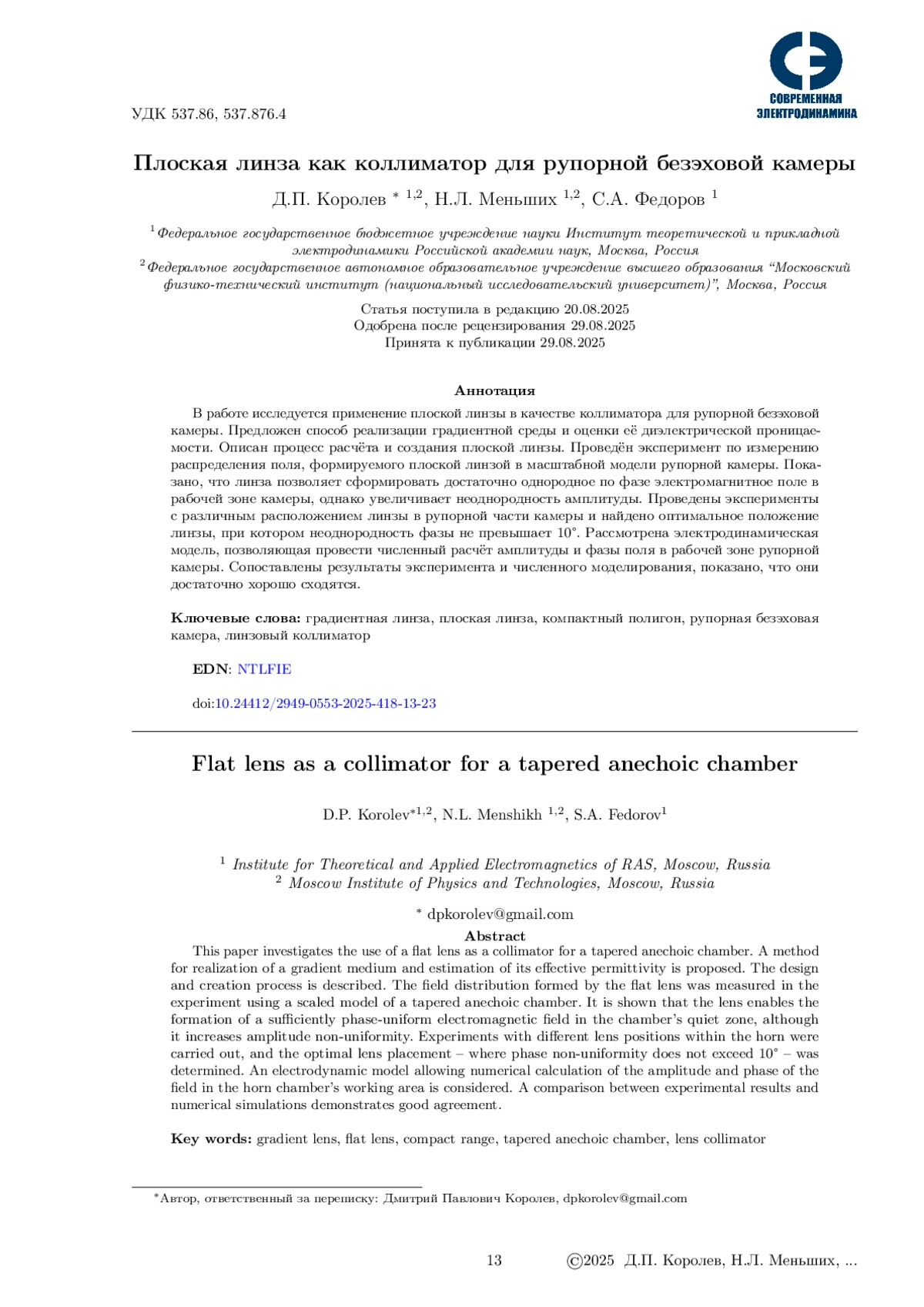

Статья: ПЛОСКАЯ ЛИНЗА КАК КОЛЛИМАТОР ДЛЯ РУПОРНОЙ БЕЗЭХОВОЙ КАМЕРЫ (2025)

Читать онлайн

В работе исследуется применение плоской линзы в качестве коллиматора для рупорной безэховой камеры. Предложен способ реализации градиентной среды и оценки её диэлектрической проницаемости. Описан процесс расчёта и создания плоской линзы. Проведён эксперимент по измерению распределения поля, формируемого плоской линзой в масштабной модели рупорной камеры. Показано, что линза позволяет сформировать достаточно однородное по фазе электромагнитное поле в рабочей зоне камеры, однако увеличивает неоднородность амплитуды. Проведены эксперименты с различным расположением линзы в рупорной части камеры и найдено оптимальное положение линзы, при котором неоднородность фазы не превышает 10°. Рассмотрена электродинамическая модель, позволяющая провести численный расчёт амплитуды и фазы поля в рабочей зоне рупорной камеры. Сопоставлены результаты эксперимента и численного моделирования, показано, что они достаточно хорошо сходятся.

Ключевые фразы: градиентная линза, плоская линза, компактный полигон, рупорная безэховая камера, линзовый коллиматор
Автор (ы): КОРОЛЕВ Д.П., МЕНЬШИХ Н.Л., ФЕДОРОВ С.А.
Журнал: СОВРЕМЕННАЯ ЭЛЕКТРОДИНАМИКА

Предпросмотр статьи

Идентификаторы и классификаторы

SCI
Физика
УДК
537.86. Электромагнитные колебания и волны. Радиофизика
537.876.4. Направляемое распространение электромагнитных колебаний (вдоль и через проводящие и непроводящие тела)
Для цитирования:
КОРОЛЕВ Д.П., МЕНЬШИХ Н.Л., ФЕДОРОВ С.А. ПЛОСКАЯ ЛИНЗА КАК КОЛЛИМАТОР ДЛЯ РУПОРНОЙ БЕЗЭХОВОЙ КАМЕРЫ // СОВРЕМЕННАЯ ЭЛЕКТРОДИНАМИКА. 2025. № 4 (18), ТОМ 4

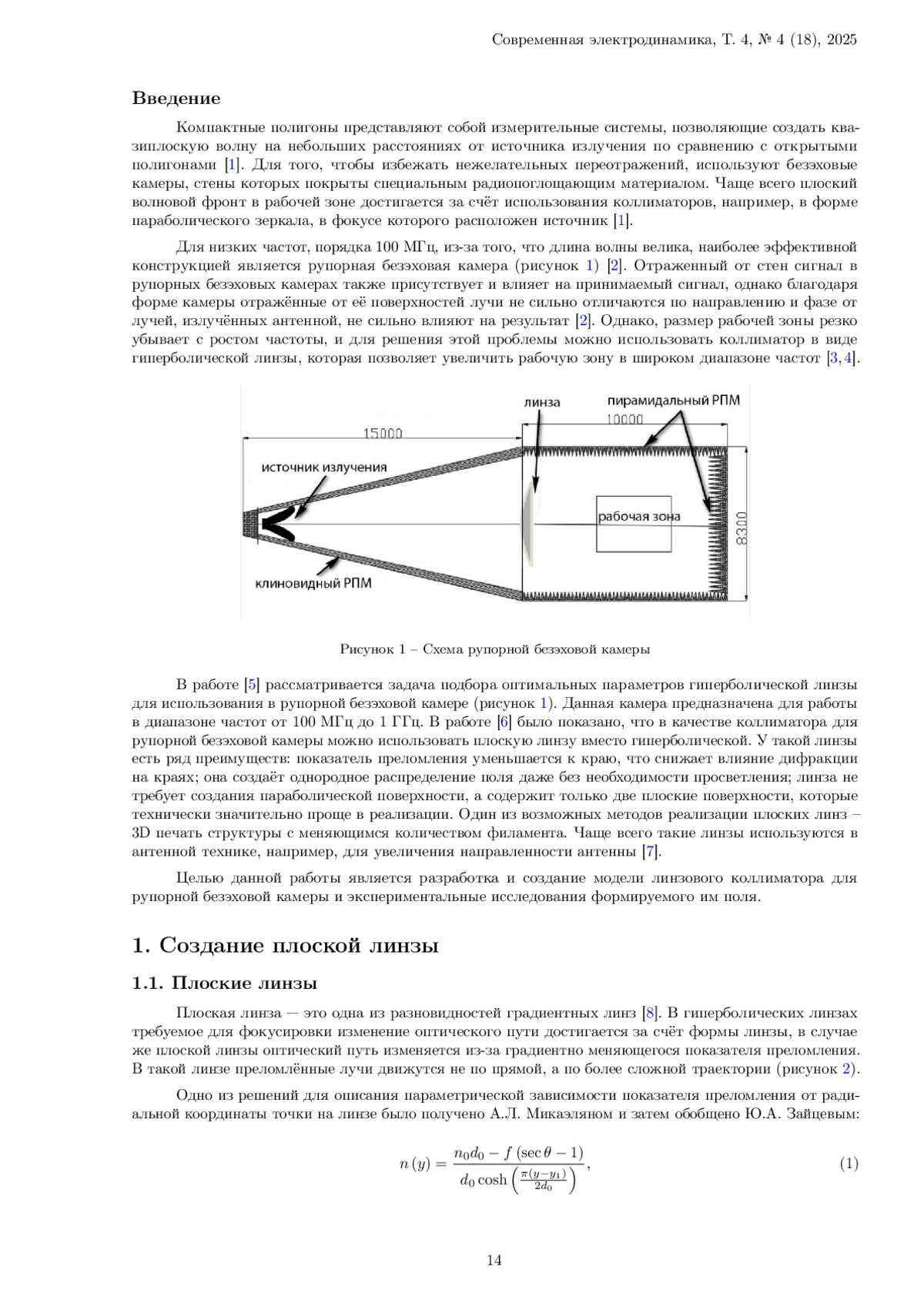

Текстовый фрагмент статьи
