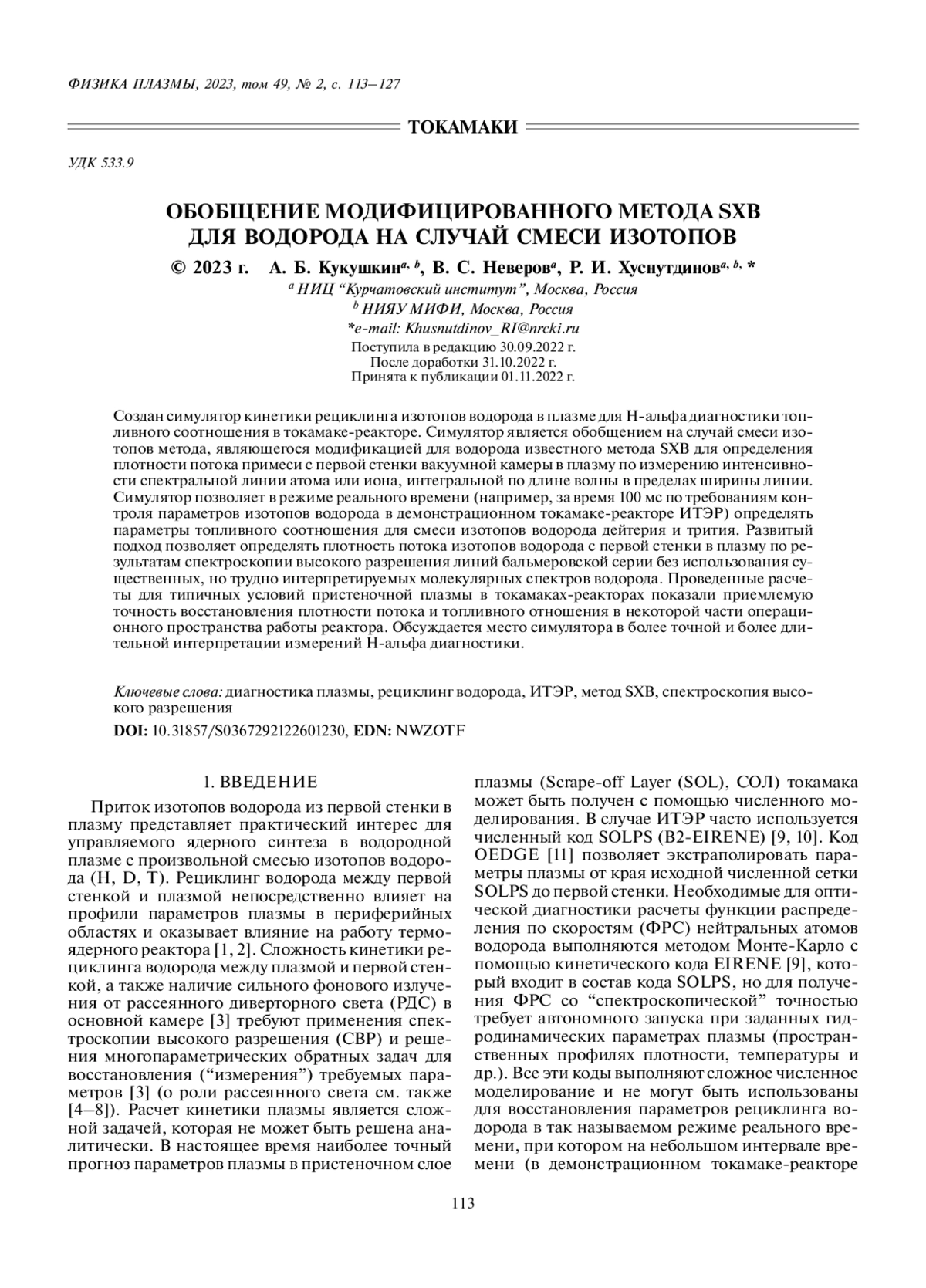

Создан симулятор кинетики рециклинга изотопов водорода в плазме для Н-альфа диагностики топливного соотношения в токамаке-реакторе. Симулятор является обобщением на случай смеси изотопов метода, являющегося модификацией для водорода известного метода SXB для определения плотности потока примеси с первой стенки вакуумной камеры в плазму по измерению интенсивности спектральной линии атома или иона, интегральной по длине волны в пределах ширины линии. Симулятор позволяет в режиме реального времени (например, за время 100 мс по требованиям контроля параметров изотопов водорода в демонстрационном токамаке-реакторе ИТЭР) определять параметры топливного соотношения для смеси изотопов водорода дейтерия и трития. Развитый подход позволяет определять плотность потока изотопов водорода с первой стенки в плазму по результатам спектроскопии высокого разрешения линий бальмеровской серии без использования существенных, но трудно интерпретируемых молекулярных спектров водорода. Проведенные расчеты для типичных условий пристеночной плазмы в токамаках-реакторах показали приемлемую точность восстановления плотности потока и топливного отношения в некоторой части операционного пространства работы реактора. Обсуждается место симулятора в более точной и более длительной интерпретации измерений Н-альфа диагностики.
Идентификаторы и классификаторы

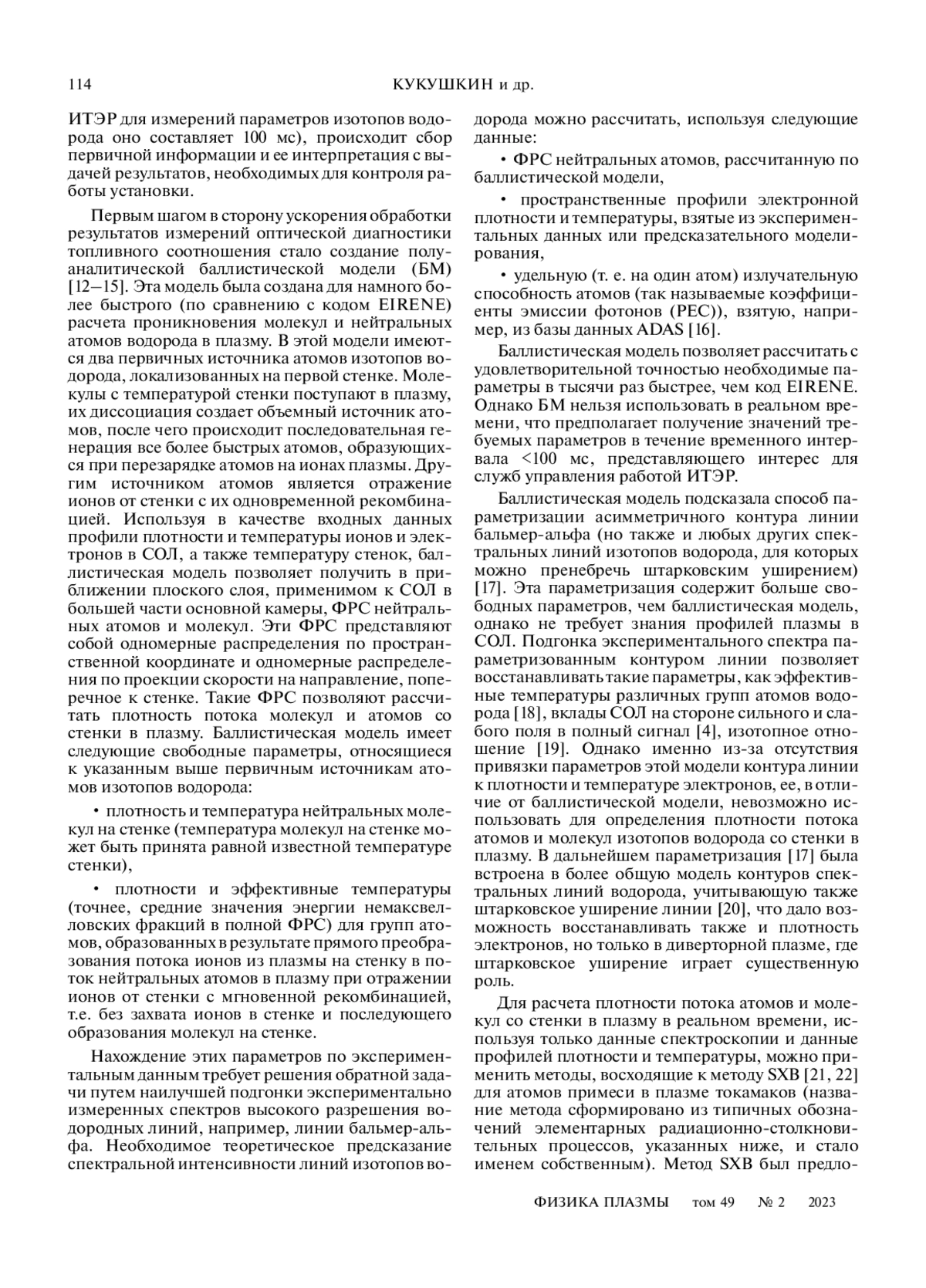

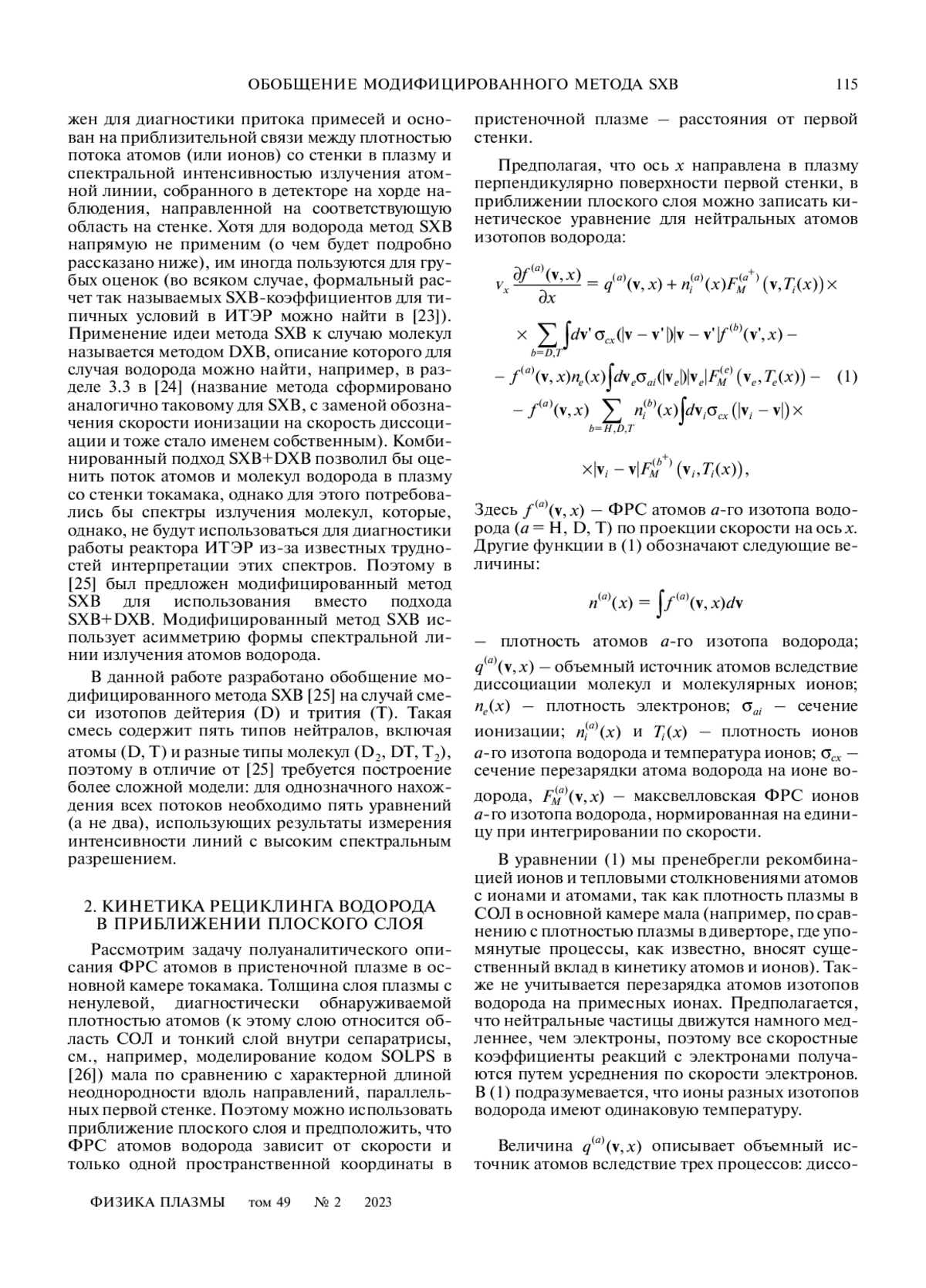

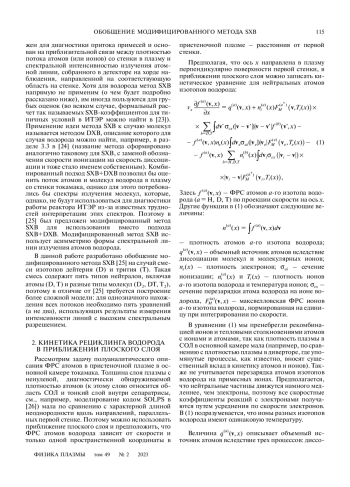

Приток изотопов водорода из первой стенки в плазму представляет практический интерес для управляемого ядерного синтеза в водородной плазме с произвольной смесью изотопов водорода (H, D, T). Рециклинг водорода между первой стенкой и плазмой непосредственно влияет на профили параметров плазмы в периферийных областях и оказывает влияние на работу термоядерного реактора [1, 2]. Сложность кинетики рециклинга водорода между плазмой и первой стенкой, а также наличие сильного фонового излучения от рассеянного диверторного света (РДС) в основной камере [3] требуют применения спектроскопии высокого разрешения (СВР) и решения многопараметрических обратных задач для восстановления (“измерения”) требуемых параметров [3] (о роли рассеянного света см. также [4–8]). Расчет кинетики плазмы является сложной задачей, которая не может быть решена аналитически. В настоящее время наиболее точный прогноз параметров плазмы в пристеночном слое плазмы (Scrape-off Layer (SOL), СОЛ) токамака может быть получен с помощью численного моделирования.

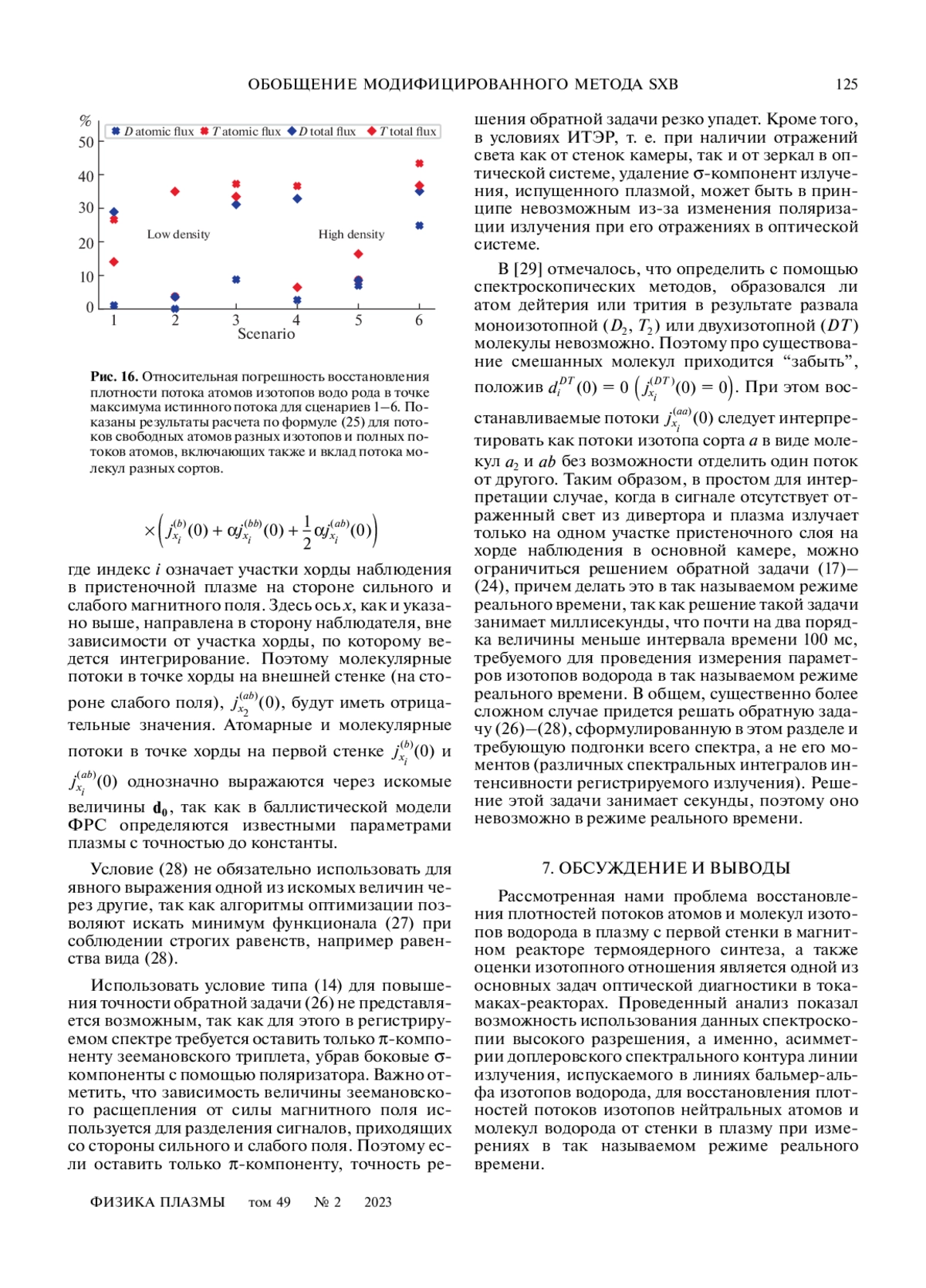

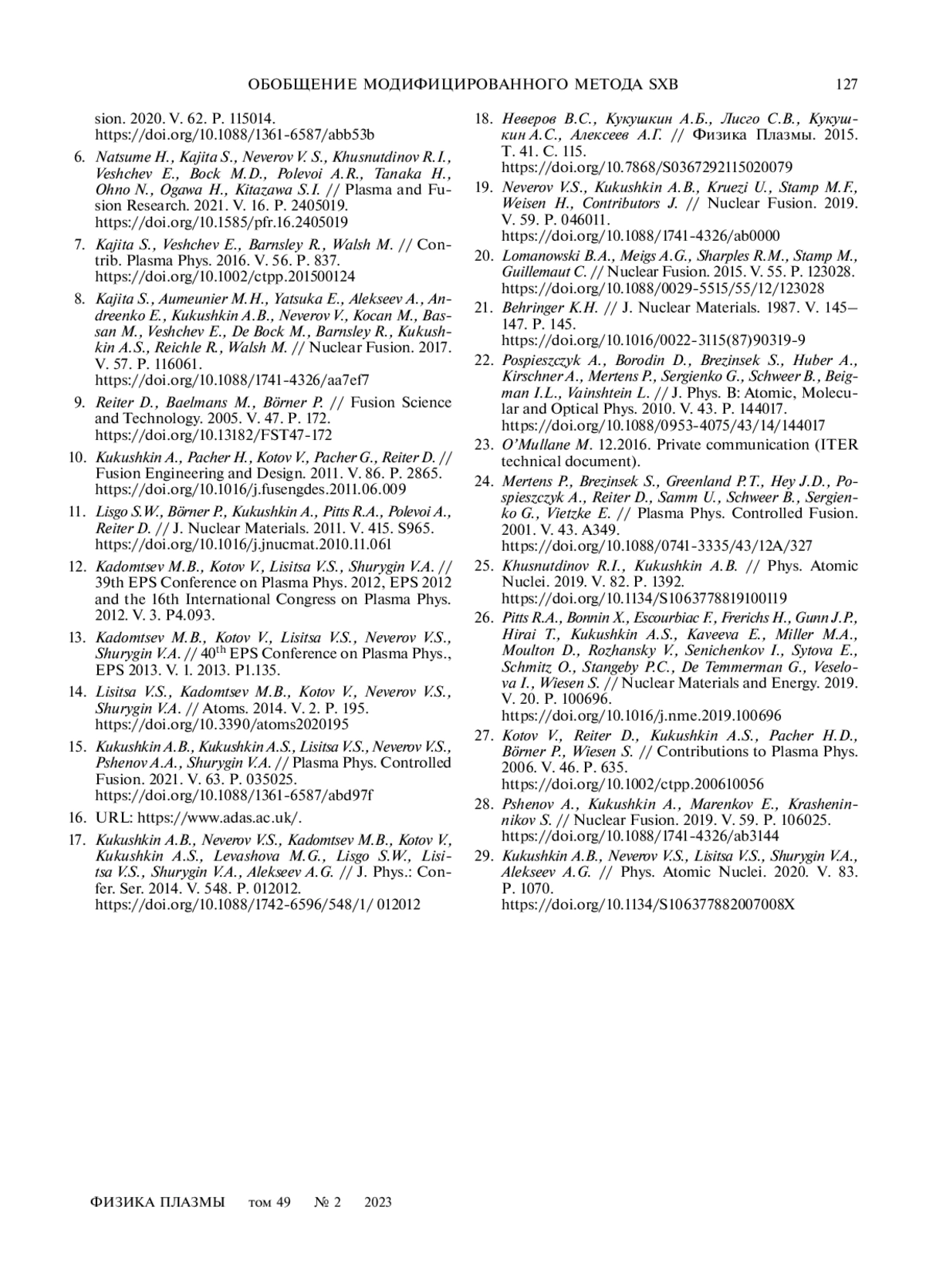

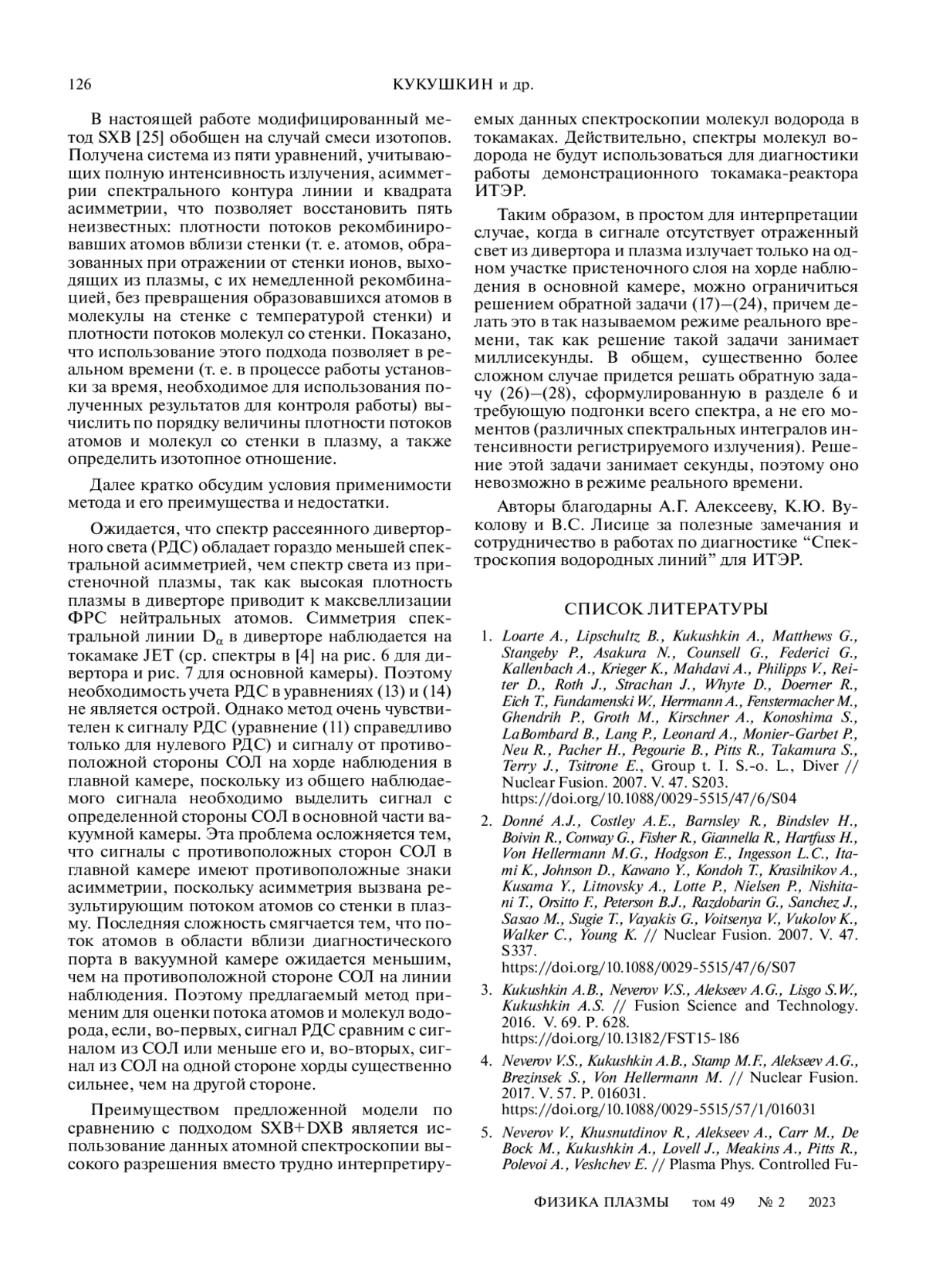

Список литературы
1. Loarte A., Lipschultz B., Kukushkin A., Matthews G., Stangeby P., Asakura N., Counsell G., Federici G., Kallenbach A., Krieger K., Mahdavi A., Philipps V., Rei-ter D., Roth J., Strachan J., Whyte D., Doerner R., Eich T., Fundamenski W., Herrmann A., Fenstermacher M., Ghendrih P., Groth M., Kirschner A., Konoshima S., LaBombard B., Lang P., Leonard A., Monier-Garbet P., Neu R., Pacher H., Pegourie B., Pitts R., Takamura S., Terry J., Tsitrone E., Group t. I. S.-o. L., Diver // N-uclear Fusion. 2007. V. 47. S203. DOI: 10.1088/0029-5515/47/6/S04
2. Donné A.J., Costley A.E., Barnsley R., Bindslev H., Boivin R., Conway G., Fisher R., Giannella R., Hartfuss H., Von Hellermann M.G., Hodgson E., Ingesson L.C., Ita-mi K., Johnson D., Kawano Y., Kondoh T., Krasilnikov A., Kusama Y., Litnovsky A., Lotte P., Nielsen P., Nishita-ni T., Orsitto F., Peterson B.J., Razdobarin G., Sanchez J., Sasao M., Sugie T., Vayakis G., Voitsenya V., Vukolov K., Walker C., Young K. // Nuclear Fusion. 2007. V. 47. S337. DOI: 10.1088/0029-5515/47/6/S07 EDN: LKEZLD
3. Kukushkin A.B., Neverov V.S., Alekseev A.G., Lisgo S.W., Kukushkin A.S. // Fusion Science and Technology. 2016. V. 69. P. 628. DOI: 10.13182/FST15-186
4. Neverov V.S., Kukushkin A.B., Stamp M.F., Alekseev A.G., Brezinsek S., Von Hellermann M. // Nuclear Fusion. 2017. V. 57. P. 016031. DOI: 10.1088/0029-5515/57/1/016031 EDN: YUTWPJ
5. Neverov V., Khusnutdinov R., Alekseev A., Carr M., De Bock M., Kukushkin A., Lovell J., Meakins A., Pitts R., Polevoi A., Veshchev E. // Plasma Phys. Controlled Fusion. 2020. V. 62. P. 115014. b. DOI: 10.1088/1361-6587/abb53
6. Natsume H., Kajita S., Neverov V. S., Khusnutdinov R.I., Veshchev E., Bock M.D., Polevoi A.R., Tanaka H., Ohno N., Ogawa H., Kitazawa S.I. // Plasma and Fusion Research. 2021. V. 16. P. 2405019. DOI: 10.1585/pfr.16.2405019 EDN: KJOCZW
7. Kajita S., Veshchev E., Barnsley R., Walsh M. // Contrib. Plasma Phys. 2016. V. 56. P. 837. DOI: 10.1002/ctpp.201500124 EDN: XTFZON
8. Kajita S., Aumeunier M.H., Yatsuka E., Alekseev A., Andreenko E., Kukushkin A.B., Neverov V., Kocan M., Bassan M., Veshchev E., De Bock M., Barnsley R., Kukushkin A.S., Reichle R., Walsh M. // Nuclear Fusion. 2017. V. 57. P. 116061. DOI: 10.1088/1741-4326/aa7ef7 EDN: YBUPXL
9. Reiter D., Baelmans M., Börner P. // Fusion Science and Technology. 2005. V. 47. P. 172. DOI: 10.13182/FST47-172 EDN: LVVWVN
10. Kukushkin A., Pacher H., Kotov V., Pacher G., Reiter D. // Fusion Engineering and Design. 2011. V. 86. P. 2865. DOI: 10.1016/j.fusengdes.2011.06.009
11. Lisgo S.W., Börner P., Kukushkin A., Pitts R.A., Polevoi A., Reiter D. // J. Nuclear Materials. 2011. V. 415. S965. DOI: 10.1016/j.jnucmat.2010.11.061 EDN: SQFKQJ
12. Kadomtsev M.B., Kotov V., Lisitsa V.S., Shurygin V.A. // 39th EPS Conference on Plasma Phys. 2012, EPS 2012 and the 16th International Congress on Plasma Phys. 2012. V. 3. P4.093.
13. Kadomtsev M.B., Kotov V., Lisitsa V.S., Neverov V.S., Shurygin V.A. // 40th EPS Conference on Plasma Phys., EPS 2013. V. 1. 2013. P1.135.
14. Lisitsa V.S., Kadomtsev M.B., Kotov V., Neverov V.S., Shurygin V.A. // Atoms. 2014. V. 2. P. 195. DOI: 10.3390/atoms2020195 EDN: UORVVB
15. Kukushkin A.B., Kukushkin A.S., Lisitsa V.S., Neverov V.S., Pshenov A.A., Shurygin V.A. // Plasma Phys. Controlled Fusion. 2021. V. 63. P. 035025. f. DOI: 10.1088/1361-6587/abd97
16. URL: https://www.adas.ac.uk/.
17. Kukushkin A.B., Neverov V.S., Kadomtsev M.B., Kotov V., Kukushkin A.S., Levashova M.G., Lisgo S.W., Lisi-tsa V.S., Shurygin V.A., Alekseev A.G. // J. Phys.: Confer. Ser. 2014. V. 548. P. 012012. 10.1088/1742-6596/548/1/ 012012. DOI: 10.1088/1742-6596/548/1/012012 EDN: UFJLNV
18. Неверов В.С., Кукушкин А.Б., Лисго С.В., Кукуш-кин А.С., Алексеев А.Г. // Физика Плазмы. 2015. Т. 41. С. 115. DOI: 10.7868/S0367292115020079 EDN: TQQTEP
19. Neverov V.S., Kukushkin A.B., Kruezi U., Stamp M.F., Weisen H., Contributors J. // Nuclear Fusion. 2019. V. 59. P. 046011. DOI: 10.1088/1741-4326/ab0000 EDN: WAQAPU
20. Lomanowski B.A., Meigs A.G., Sharples R.M., Stamp M., Guillemaut C. // Nuclear Fusion. 2015. V. 55. P. 123028. DOI: 10.1088/0029-5515/55/12/123028 EDN: VGXQWL
21. Behringer K.H. // J. Nuclear Materials. 1987. V. 145–147. P. 145. DOI: 10.1016/0022-3115(87)90319-9
22. Pospieszczyk A., Borodin D., Brezinsek S., Huber A., Kirschner A., Mertens P., Sergienko G., Schweer B., Beigman I.L., Vainshtein L. // J. Phys. B: Atomic, Molecular and Optical Phys. 2010. V. 43. P. 144017. DOI: 10.1088/0953-4075/43/14/144017 EDN: MXPVKX
23. O’Mullane M. 12.2016. Private communication (ITER technical document).
24. Mertens P., Brezinsek S., Greenland P.T., Hey J.D., Pospieszczyk A., Reiter D., Samm U., Schweer B., Sergien-ko G., Vietzke E. // Plasma Phys. Controlled Fusion. 2001. V. 43. A349. DOI: 10.1088/0741-3335/43/12A/327
25. Khusnutdinov R.I., Kukushkin A.B. // Phys. Atomic Nuclei. 2019. V. 82. P. 1392. DOI: 10.1134/S1063778819100119 EDN: YCBBPT
26. Pitts R.A., Bonnin X., Escourbiac F., Frerichs H., Gunn J.P., Hirai T., Kukushkin A.S., Kaveeva E., Miller M.A., Moulton D., Rozhansky V., Senichenkov I., Sytova E., Schmitz O., Stangeby P.C., De Temmerman G., Veselo-va I., Wiesen S. // Nuclear Materials and Energy. 2019. V. 20. P. 100696. DOI: 10.1016/j.nme.2019.100696 EDN: EWTGMG
27. Kotov V., Reiter D., Kukushkin A.S., Pacher H.D., Börner P., Wiesen S. // Contributions to Plasma Phys. 2006. V. 46. P. 635. DOI: 10.1002/ctpp.200610056 EDN: LOJKZZ
28. Pshenov A., Kukushkin A., Marenkov E., Krasheninnikov S. // Nuclear Fusion. 2019. V. 59. P. 106025. DOI: 10.1088/1741-4326/ab3144
29. Kukushkin A.B., Neverov V.S., Lisitsa V.S., Shurygin V.A., Alekseev A.G. // Phys. Atomic Nuclei. 2020. V. 83. P. 1070. X. DOI: 10.1134/S106377882007008 EDN: UIQJVR
