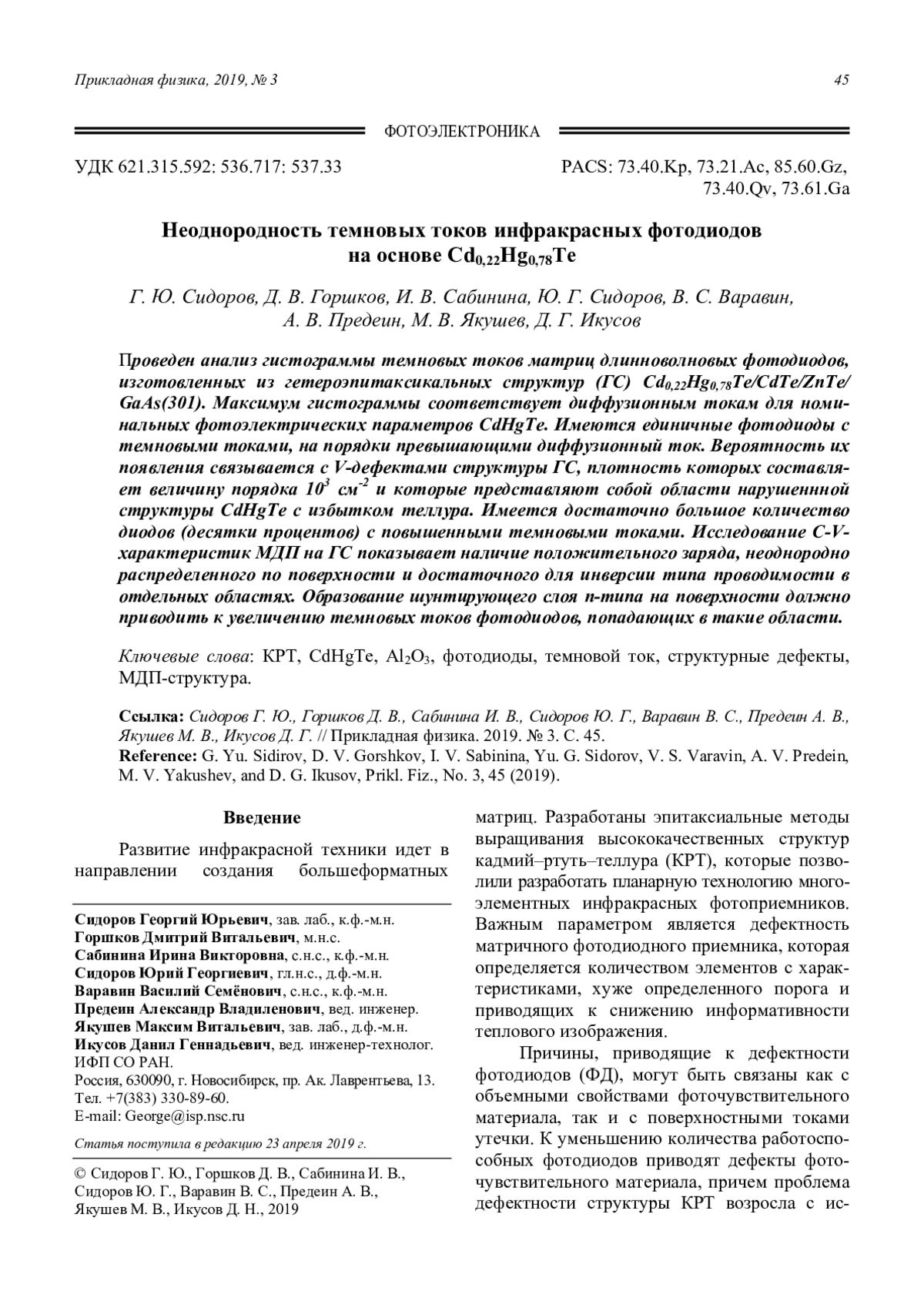

Проведен анализ гистограммы темновых токов матриц длинноволновых фотодиодов, изготовленных из гетероэпитаксикальных структур (ГС) Cd0,22Hg0,78Te/CdTe/ZnTe/ GaAs(301). Максимум гистограммы соответствует диффузионным токам для номинальных фотоэлектрических параметров CdHgTe. Имеются единичные фотодиоды с темновыми токами, на порядки превышающими диффузионный ток. Вероятность их появления связывается с V-дефектами структуры ГС, плотность которых составляет величину порядка 103 см-2 и которые представляют собой области нарушеннной структуры CdHgTe с избытком теллура. Имеется достаточно большое количество диодов (десятки процентов) с повышенными темновыми токами. Исследование C-Vхарактеристик МДП на ГС показывает наличие положительного заряда, неоднородно распределенного по поверхности и достаточного для инверсии типа проводимости в отдельных областях. Образование шунтирующего слоя n-типа на поверхности должно приводить к увеличению темновых токов фотодиодов, попадающих в такие области.

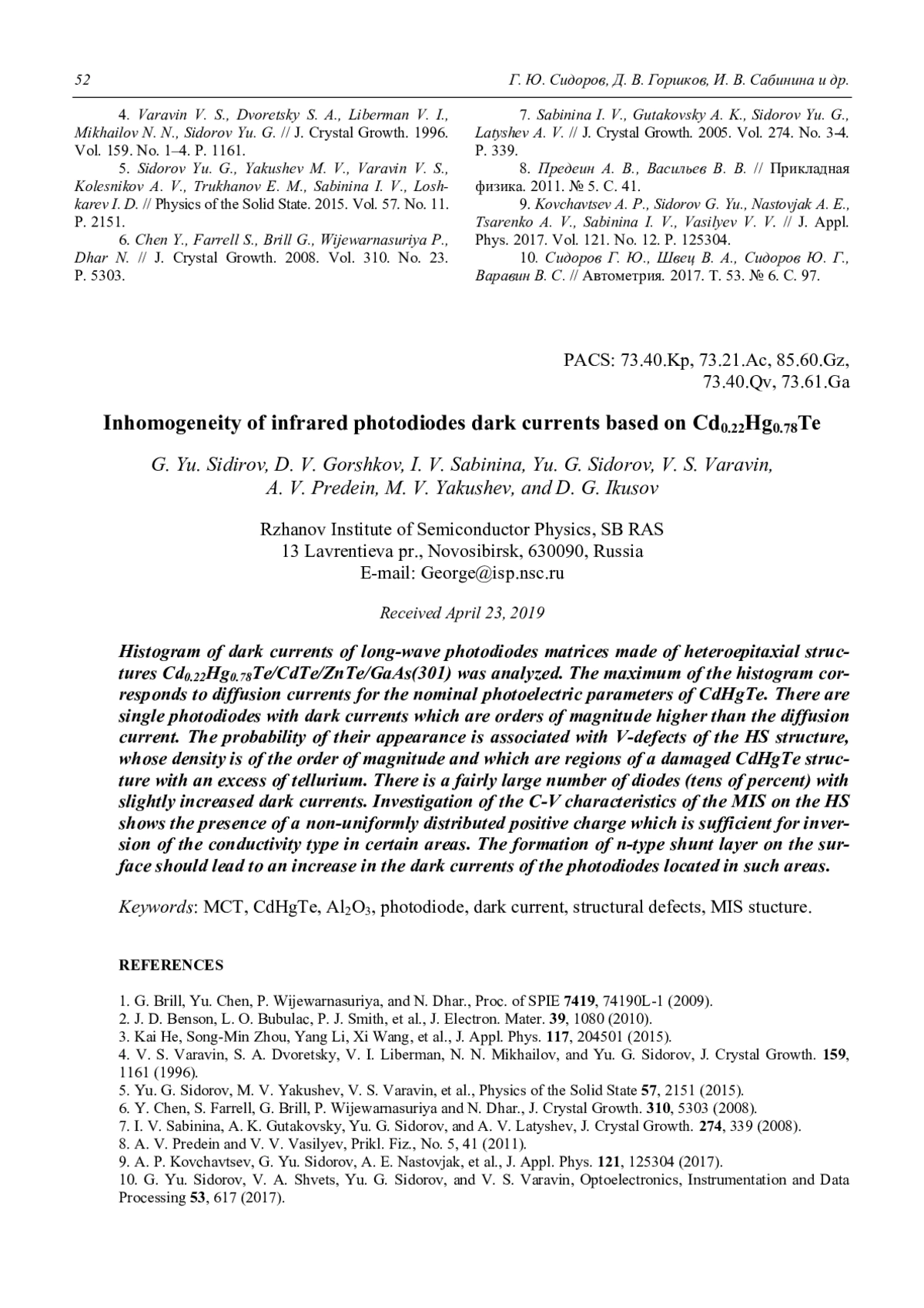

Histogram of dark currents of long-wave photodiodes matrices made of heteroepitaxial structures Cd0.22Hg0.78Te/CdTe/ZnTe/GaAs(301) was analyzed. The maximum of the histogram corresponds to diffusion currents for the nominal photoelectric parameters of CdHgTe. There are single photodiodes with dark currents which are orders of magnitude higher than the diffusion current. The probability of their appearance is associated with V-defects of the HS structure, whose density is of the order of magnitude and which are regions of a damaged CdHgTe structure with an excess of tellurium. There is a fairly large number of diodes (tens of percent) with slightly increased dark currents. Investigation of the C-V characteristics of the MIS on the HS shows the presence of a non-uniformly distributed positive charge which is sufficient for inversion of the conductivity type in certain areas. The formation of n-type shunt layer on the surface should lead to an increase in the dark currents of the photodiodes located in such areas.
Идентификаторы и классификаторы
- SCI
- Физика
- eLIBRARY ID
- 38570411

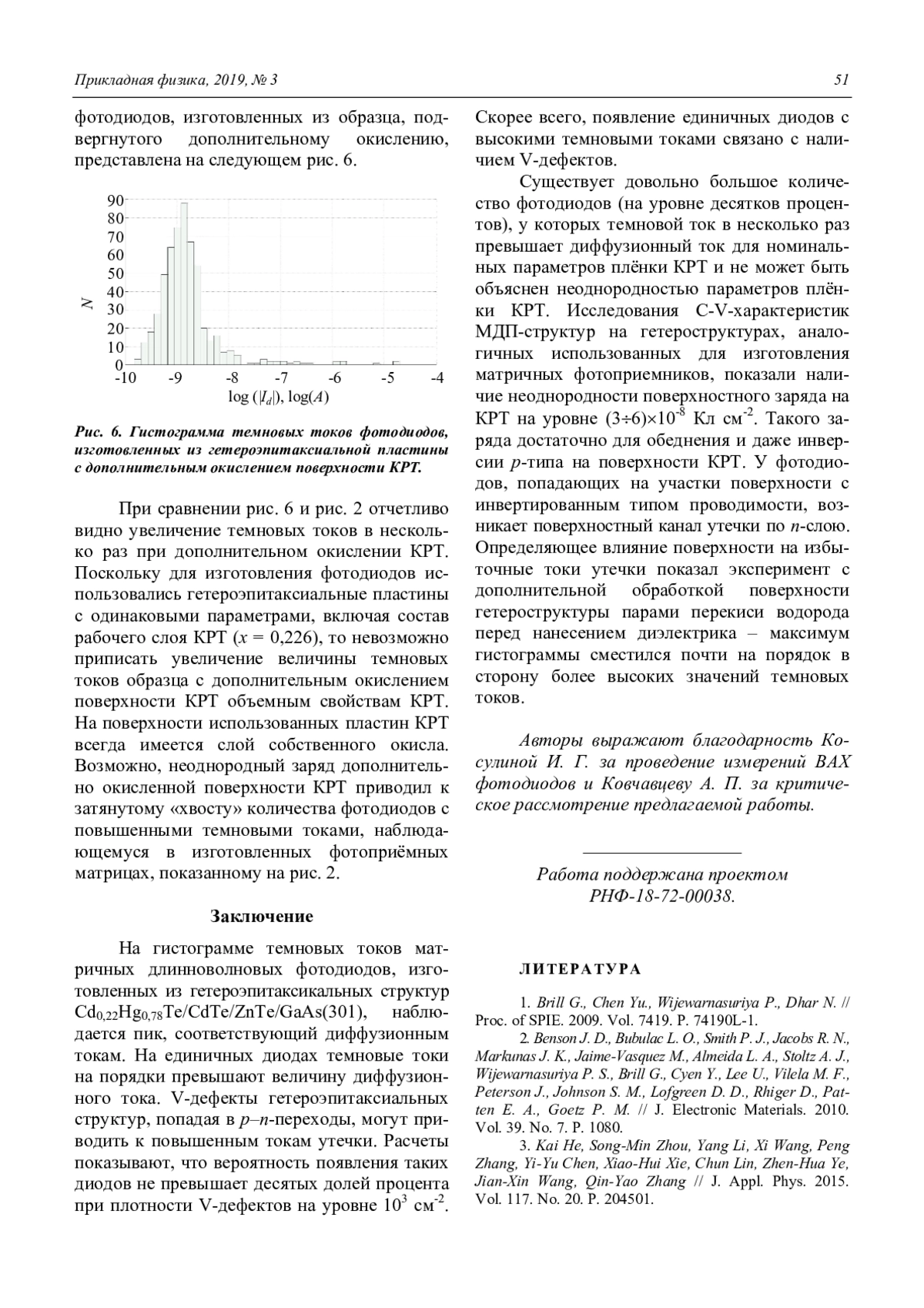

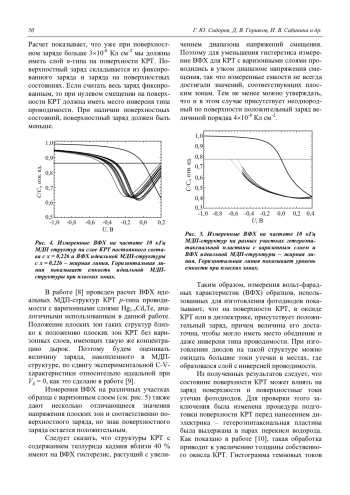

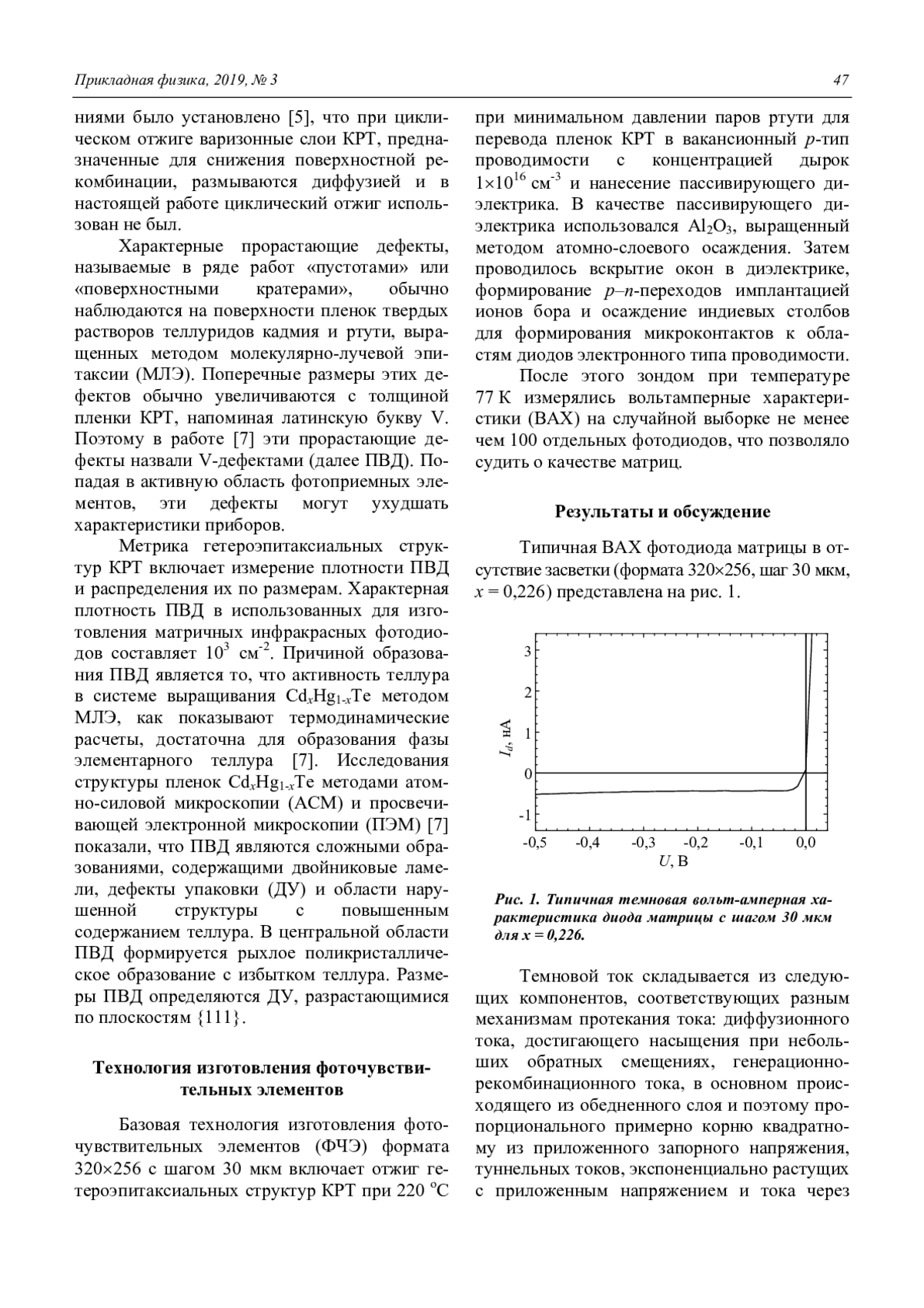

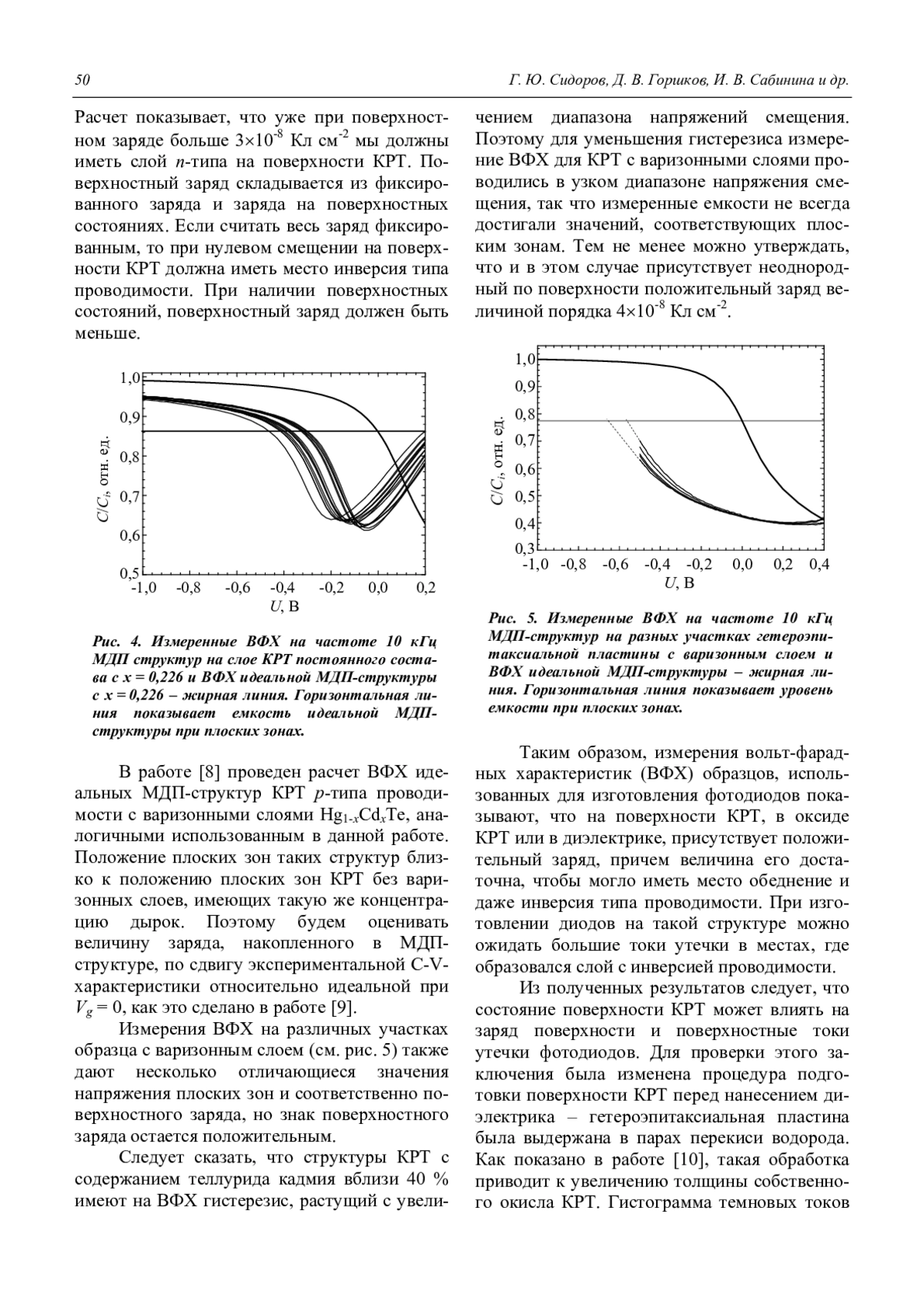

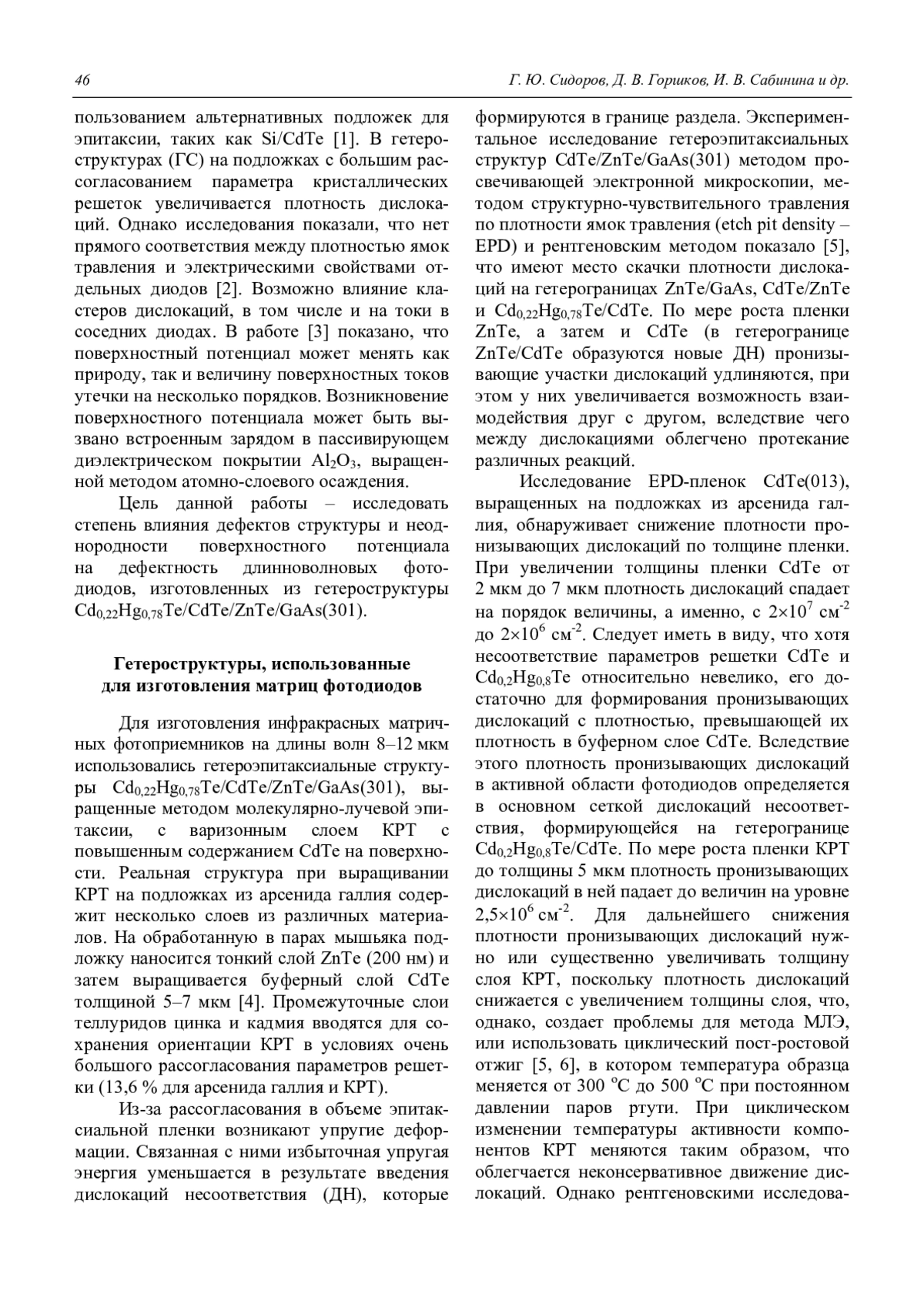

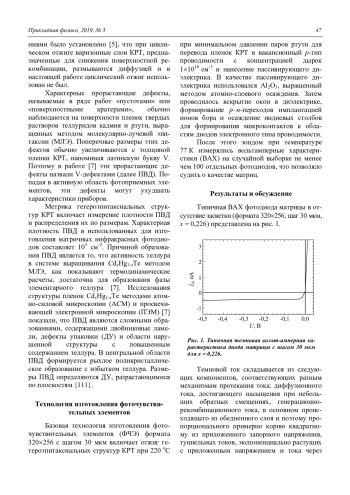

На гистограмме темновых токов матричных длинноволновых фотодиодов, изготовленных из гетероэпитаксикальных структур Cd0,22Hg0,78Te/CdTe/ZnTe/GaAs(301), наблюдается пик, соответствующий диффузионным токам. На единичных диодах темновые токи на порядки превышают величину диффузионного тока. V-дефекты гетероэпитаксиальных структур, попадая в р–n-переходы, могут приводить к повышенным токам утечки. Расчеты показывают, что вероятность появления таких диодов не превышает десятых долей процента при плотности V-дефектов на уровне 103 см-2. Скорее всего, появление единичных диодов с высокими темновыми токами связано с наличием V-дефектов. Существует довольно большое количество фотодиодов (на уровне десятков процентов), у которых темновой ток в несколько раз превышает диффузионный ток для номинальных параметров плёнки КРТ и не может быть объяснен неоднородностью параметров плёнки КРТ. Исследования C-V-характеристик МДП-структур на гетероструктурах, аналогичных использованных для изготовления матричных фотоприемников, показали наличие неоднородности поверхностного заряда на КРТ на уровне (36)10-8 Кл см-2. Такого заряда достаточно для обеднения и даже инверсии р-типа на поверхности КРТ. У фотодиодов, попадающих на участки поверхности с инвертированным типом проводимости, возникает поверхностный канал утечки по n-слою. Определяющее влияние поверхности на избыточные токи утечки показал эксперимент с дополнительной обработкой поверхности гетероструктуры парами перекиси водорода перед нанесением диэлектрика – максимум гистограммы сместился почти на порядок в сторону более высоких значений темновых токов.
Список литературы
1. Brill G., Chen Yu., Wijewarnasuriya P., Dhar N. // Proc. of SPIE. 2009. Vol. 7419. P. 74190L-1.
2. Benson J. D., Bubulac L. O., Smith P. J., Jacobs R. N., Markunas J. K., Jaime-Vasquez M., Almeida L. A., Stoltz A. J., Wijewarnasuriya P. S., Brill G., Cyen Y., Lee U., Vilela M. F., Peterson J., Johnson S. M., Lofgreen D. D., Rhiger D., Patten E. A., Goetz P. M. // J. Electronic Materials. 2010. Vol. 39. No. 7. P. 1080. 3. Kai He, Song-Min Zhou, Yang Li, Xi Wang, Peng Zhang, Yi-Yu Chen, Xiao-Hui Xie, Chun Lin, Zhen-Hua Ye, Jian-Xin Wang, Qin-Yao Zhang // J. Appl. Phys. 2015. Vol. 117. No. 20. P. 204501. Г. Ю. Сидоров, Д. В. Горшков, И. В. Сабинина и др. 52
4. Varavin V. S., Dvoretsky S. A., Liberman V. I., Mikhailov N. N., Sidorov Yu. G. // J. Crystal Growth. 1996. Vol. 159. No. 1–4. P. 1161.
5. Sidorov Yu. G., Yakushev M. V., Varavin V. S., Kolesnikov A. V., Trukhanov E. M., Sabinina I. V., Loshkarev I. D. // Physics of the Solid State. 2015. Vol. 57. No. 11. P. 2151.
6. Chen Y., Farrell S., Brill G., Wijewarnasuriya P., Dhar N. // J. Crystal Growth. 2008. Vol. 310. No. 23. P. 5303.
7. Sabinina I. V., Gutakovsky A. K., Sidorov Yu. G., Latyshev A. V. // J. Crystal Growth. 2005. Vol. 274. No. 3-4. P. 339.
8. Предеин А. В., Васильев В. В. // Прикладная физика. 2011. № 5. С. 41.
9. Kovchavtsev A. P., Sidorov G. Yu., Nastovjak A. E., Tsarenko A. V., Sabinina I. V., Vasilyev V. V. // J. Appl. Phys. 2017. Vol. 121. No. 12. P. 125304.
10. Сидоров Г. Ю., Швец В. А., Сидоров Ю. Г., Варавин В. С. // Автометрия. 2017. Т. 53. № 6. С. 97.
1. G. Brill, Yu. Chen, P. Wijewarnasuriya, and N. Dhar., Proc. of SPIE 7419, 74190L-1 (2009).
2. J. D. Benson, L. O. Bubulac, P. J. Smith, et al., J. Electron. Mater. 39, 1080 (2010).
3. Kai He, Song-Min Zhou, Yang Li, Xi Wang, et al., J. Appl. Phys. 117, 204501 (2015).
4. V. S. Varavin, S. A. Dvoretsky, V. I. Liberman, N. N. Mikhailov, and Yu. G. Sidorov, J. Crystal Growth. 159, 1161 (1996).
5. Yu. G. Sidorov, M. V. Yakushev, V. S. Varavin, et al., Physics of the Solid State 57, 2151 (2015).
6. Y. Chen, S. Farrell, G. Brill, P. Wijewarnasuriya and N. Dhar., J. Crystal Growth. 310, 5303 (2008).
7. I. V. Sabinina, A. K. Gutakovsky, Yu. G. Sidorov, and A. V. Latyshev, J. Crystal Growth. 274, 339 (2008).
8. A. V. Predein and V. V. Vasilyev, Prikl. Fiz., No. 5, 41 (2011).
9. A. P. Kovchavtsev, G. Yu. Sidorov, A. E. Nastovjak, et al., J. Appl. Phys. 121, 125304 (2017).
10. G. Yu. Sidorov, V. A. Shvets, Yu. G. Sidorov, and V. S. Varavin, Optoelectronics, Instrumentation and Data Processing 53, 617 (2017).
